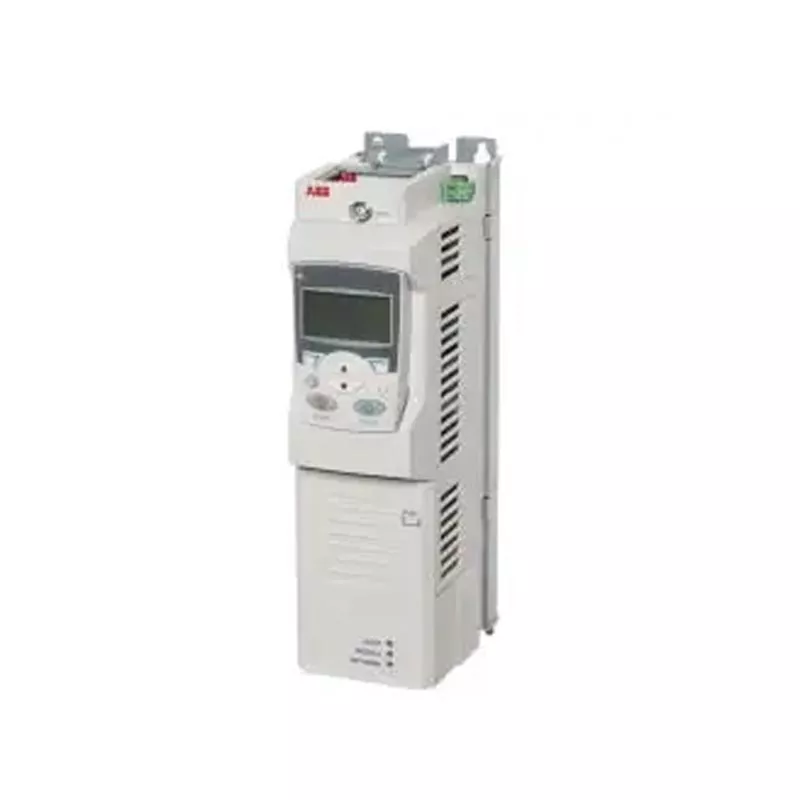

ABB ACS850 to przemiennik częstotliwości (VFD) z jednym napędem przeznaczony do zastosowań przemysłowych. Pozycjonowany jako praktyczna alternatywa nowej generacji dla wysokiej klasy serii ACS800, rozwiązuje typowe wyzwania związane z modernizacją starszych systemów, takie jak ograniczona przestrzeń instalacyjna i niewystarczające możliwości przetwarzania logicznego.
W porównaniu do tradycyjnych przemienników montowanych w szafach, ACS850 zajmuje mniejszą powierzchnię i umożliwia montaż na szynach obok siebie, oszczędzając cenną przestrzeń wewnątrz szaf elektrycznych.
Urządzenie posiada charakterystyczną dla ABB czarną obudowę, która jest trwała i odporna na zabrudzenia, dzięki czemu doskonale nadaje się do zakurzonych środowisk fabrycznych.
Wyposażony w przedni panel sterowania z fizycznymi przyciskami i dużym ekranem LCD, przetwornica częstotliwości zapewnia intuicyjne monitorowanie parametrów oraz płynny i prosty proces obsługi.
Osłona zacisków jest solidnie zaprojektowana; po otwarciu ukazuje uporządkowany wewnętrzny układ okablowania, umożliwiający elektrykom szybkie wykonanie okablowania i upraszczający uruchomienie na miejscu.
1. ABB ACS850 wykorzystuje zastrzeżoną przez firmę ABB technologię bezpośredniego sterowania momentem obrotowym (DTC), zapewniając szybką dynamiczną reakcję silnika oraz precyzyjną kontrolę prędkości i momentu obrotowego, osiągając doskonałą wydajność nawet bez zewnętrznego enkodera.
2. Zaprojektowany do samodzielnego sterowania przy dużych obciążeniach, skutecznie radzi sobie ze zmiennymi obciążeniami w zastosowaniach takich jak mieszanie, transportowanie i wytłaczanie.
3. Zawiera wbudowane możliwości programowania bloków funkcyjnych do obsługi złożonej logiki na miejscu; może zarządzać określonymi zadaniami logiki sprzętu niezależnie od zewnętrznego sterownika PLC, co czyni go idealnym rozwiązaniem w przypadku projektów modernizacji starszych systemów.
|
Element porównawczy |
ACS800 |
ACS850 |
Notatki z pracy na miejscu |
|
Pozycjonowanie produktu |
Seria high-end, flagowiec poprzedniej generacji |
Praktyczny następca ACS800 |
ACS850 jest pozycjonowany jako bezpośredni zamiennik ACS800, a nie wysokiej klasy platforma modernizacyjna -1 |
|
Technologia sterowania |
Bezpośrednia kontrola momentu obrotowego (DTC) |
Bezpośrednia kontrola momentu obrotowego (DTC) |
Obydwa korzystają z tej samej podstawowej technologii DTC; wydajność silnika porównywalna –3 |
|
Jednostka sterująca |
Jednostka sterująca RDCU |
Jednostka sterująca JCU |
Nie wymienne; jednostki sterujące są różne |
|
Panel sterowania |
CDP312R (zawarty w konfiguracji standardowej) |
ACS-CP-U (opcjonalnie, nie w standardzie) |
Należy zamówić panel sterowania osobno lub skorzystać z kompatybilnego panelu; interfejs różni się od ACS800 |
|
Nadchodzący reaktor |
Standardowo wbudowany dla wszystkich rozmiarów ram (R2–R8) |
Wbudowane dla rozmiarów ram C–G2; A–B wymagają opcji zewnętrznej |
Sprawdź, czy w przypadku mniejszych rozmiarów ram potrzebny jest reaktor zewnętrzny |
|
Czoper hamulca |
Norma dla R2, R3; opcjonalnie dla R4–R8 |
Standard dla rozmiarów ram A–D; opcjonalnie dla E0–G2 |
Sprawdź dostępność czopera hamulca w oparciu o rozmiar ramy –1 |
|
Filtr EMC |
Specyfikacje regionalne są różne |
Nie zawarte w standardzie; fakultatywny |
W razie potrzeby należy wyraźnie zamówić opcję filtra EMC |
|
Ocena ochrony |
R2–R6: IP21; R7–R8: IP00 |
IP20 (w standardzie) |
Ocena IP jest różna; Należy ponownie ocenić środowisko szafki |
|
Wejście/wyjście kabla |
Od dołu do dołu, od dołu do dołu (R2–R6); Wejście od góry, bok na zewnątrz (R7–R8) |
Góra-wlot, dół-wyjście (wszystkie rozmiary ram) |
Trasa okablowania wymaga ponownego zaplanowania – kierunki wejścia/wyjścia różnią się –1 |
|
Definicje terminali |
Specyficzne dla platformy RDCU |
Nowe przypisanie terminala |
Należy zweryfikować i ponownie podłączyć punkt po punkcie; nie można bezpośrednio ponownie wykorzystać oryginalnego okablowania |
|
Struktura parametrów |
Grupy parametrów (tradycyjna struktura) |
Nowa architektura parametrów |
Nie można bezpośrednio skopiować parametrów; należy ponownie skonfigurować w oparciu o tabliczkę znamionową silnika i dane procesowe |
|
Wbudowana logika |
Wymaga zewnętrznego sterownika PLC lub RDCO dla master-slave |
Wbudowane programowanie bloków funkcyjnych |
Niektóre zadania logiczne można migrować do przemiennika, potencjalnie oszczędzając zewnętrzny sterownik PLC |
|
Mistrz-Niewolnik |
Wymaga opcji RDCO + światłowodu |
Tylko okablowanie zewnętrzne; wbudowane wsparcie |
Znacząco upraszcza instalację typu master-slave -1 |
|
STO (bezpieczne wyłączenie momentu) |
Fakultatywny |
Funkcja standardowa |
Funkcja bezpieczeństwa dołączona domyślnie; sprawdź, czy istniejący obwód bezpieczeństwa wymaga regulacji –1 |
|
Zakres mocy |
Do 560 kW, R8 i poniżej |
Odpowiada ACS800 500 V i niższym, ≤560 kW |
Wybór opiera się na prądzie znamionowym, a nie na bezpośrednim dopasowaniu numeru modelu –1 |
Ważne uwagi:
Nie „Plug-and-Play”: Chociaż ACS850 jest praktycznym następcą ACS800, nie jest to bezpośredni zamiennik. Wymiary fizyczne, przypisania zacisków i struktura parametrów różnią się.
Metoda dopasowywania modeli: Jako główne kryterium dopasowania należy stosować prąd znamionowy, a nie numery modeli.
Migracja parametrów: ACS850 obsługuje tryb kopii zapasowej parametrów, umożliwiając przesyłanie zestawów parametrów do panelu sterowania i pobieranie do kompatybilnych napędów.
Urządzenie ABB ACS850 jest zwykle instalowane w szafkach elektrycznych. Wykonywanie poniższych podstawowych czynności konserwacyjnych może skutecznie przedłużyć żywotność urządzenia:
1. Zapewnij czyste ścieżki wentylacyjne w szafie i regularnie czyść kurz z otworów wentylacyjnych napędu, aby zapobiec alarmom przegrzania spowodowanym zablokowaniem przepływu powietrza.
2. Okresowo dokręcaj wysokoprądowe zaciski wejściowe i wyjściowe, aby zapobiec przegrzaniu spowodowanemu luźnymi lub utlenionymi połączeniami.
3. Jeśli hałas wentylatora wzrasta nienormalnie, zwykle oznacza to zużycie łożyska; po prostu wymień zespół wentylatora. Konstrukcja urządzenia pozwala na łatwy demontaż i montaż wentylatora podczas konserwacji na miejscu.
4. Upewnij się, że urządzenie jest zabezpieczone przed kurzem i wilgocią; środowisko przechowywania i eksploatacji powinno być wolne od kondensacji i gazów korozyjnych.
5. Zalecamy regularne rejestrowanie kluczowych danych, takich jak prąd roboczy i temperatura, aby pomóc przewidzieć potencjalne usterki.
Yueyang Tongtu specjalizuje się w dostawach części zamiennych do automatyki i oferuje następujące wsparcie techniczne:
- Doświadczenie w doborze i dopasowywaniu produktów napędowych: Po otrzymaniu szczegółów modelu weryfikujemy zgodność parametrów silnika w oparciu o specyficzne charakterystyki obciążenia na miejscu klienta.
- Wsparcie w zakresie wstępnej konfiguracji: Aby spełnić specyficzne wymagania procesu, możemy pomóc w wstępnym ustawieniu parametrów przed wysyłką, umożliwiając uruchomienie sprzętu natychmiast po włączeniu zasilania i skracając cykl uruchamiania na miejscu.
- Kompleksowa koordynacja: ułatwiamy komunikację dotyczącą modeli, jakości, harmonogramów dostaw i cen, dostosowując plany dostaw do harmonogramów projektu. - Możemy koordynować współpracę z wyznaczonym przez klienta agentem odbiorczym w zakresie ustaleń dotyczących płatności przy odbiorze (COD), zapewnić terminową wysyłkę zgodnie z zamówieniami i pomóc w koordynacji wymaganej do odbioru sprzętu.
Odp.: Pod względem wydajności może zastąpić wysokiej klasy modele ACS800; nie jest to jednak bezpośredni zamiennik typu „plug and play”. Istnieją różnice w strukturach parametrów i definicjach terminali pomiędzy starym i nowym modelem. Praca na miejscu wymaga sprawdzenia okablowania i migracji parametrów procesu. Możemy pomóc w procesie wstępnego wyboru modelu i weryfikacji.
Odp.: Dostarczamy zupełnie nowe, kompletne urządzenia pochodzące z oficjalnych kanałów. Są wyposażone w najnowszą wersję oprogramowania sprzętowego i zawierają wszystkie oryginalne instrukcje i akcesoria; nie dostarczamy sprzętu odnowionego ani zmodyfikowanego.
O: Tak. Jeśli klient dostarczy dane z tabliczki znamionowej silnika i wymagania procesowe, możemy przeprowadzić wstępną konfigurację przed wysyłką. Gdy sprzęt dotrze na miejsce, przed uruchomieniem próbnym wymagana jest jedynie prosta weryfikacja.
Odp.: Gdy nieużywany sprzęt należy przechowywać z dala od miejsc o dużej wilgotności, kondensacji lub dużym zapyleniu oraz chronić przed wilgocią i kurzem. W przypadku długotrwałego przechowywania zalecamy okresowe włączanie urządzenia, aby zapobiec gromadzeniu się wilgoci.
Odp.: Proszę podać pełny numer modelu napędu, specyfikację mocy i napięcia silnika, typ obciążenia na miejscu oraz lokalizację projektu. Następnie przedstawimy odpowiednią wycenę i szacunkowy czas dostawy.
