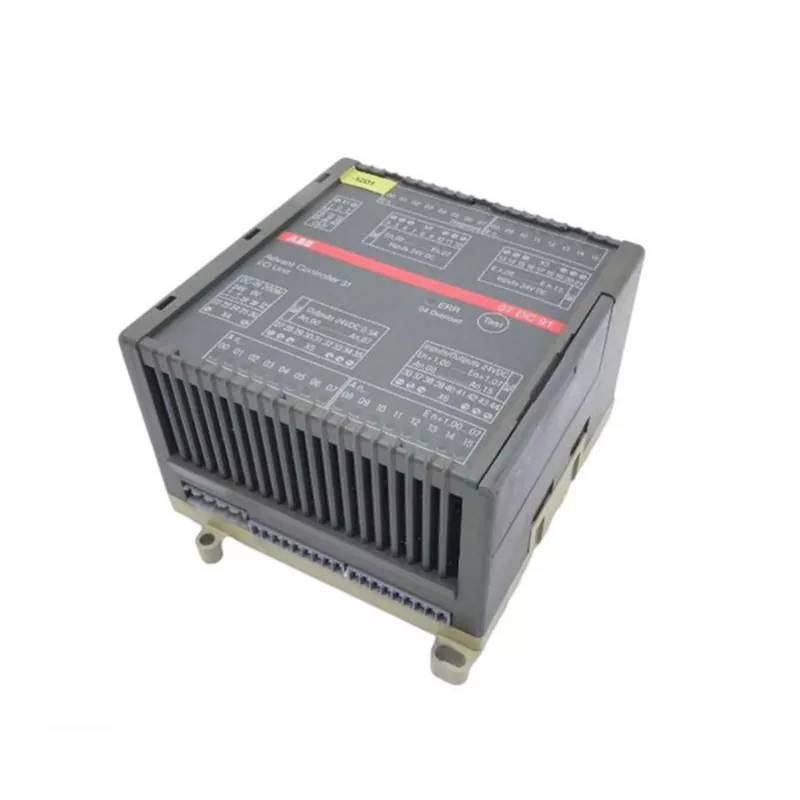

W instalacji do przetwarzania ciągłego pojedynczy sterownik PLC ABB steruje całą linią produkcyjną. Odczytuje setki czujników, realizuje złożoną logikę sterowania i wydaje polecenia dziesiątkom elementów wykonawczych. Sterownik PLC jest podłączony do sieci zdalnych modułów we/wy, napędów i interfejsu HMI. Jeśli ta sieć ulegnie awarii, sterownik PLC straci widoczność i kontrolę nad procesem. Linia się zatrzymuje. Dla inżyniera ds. zakupów lub kierownika zakładu pytanie nie brzmi, czy sieć ulegnie awarii; to kwestia kiedy. Kable ulegają uszkodzeniu, przełączniki ulegają awarii, a złącza poluzowują się. Redundancja sieci to strategia inżynieryjna, która zapobiega przestojom w działaniu tych awarii. Zapewnia drugą, niezależną ścieżkę przesyłania danych. Jeśli jedna ścieżka zawiedzie, druga przejmuje ją automatycznie iPLC firmy ABBdziała nadal bez przerwy.
Celem tego przewodnika jest pomoc inżynierom ds. zakupów, integratorom systemów i kierownikom zakładów w zrozumieniu, w jaki sposób redundancja sieci zapobiega przestojom sterowników PLC ABB oraz w jaki sposób określić odpowiednie rozwiązanie redundancji dla ich aplikacji. Omówimy różne typy redundancji sieci, protokoły, które je umożliwiają, kluczowe specyfikacje, których należy szukać, oraz kryteria oceny dostawcy. Udostępnimy również szczegółowe specyfikacje produktów z naszej fabryki w Yueyang Tongtu E-commerce Co., Ltd. Niezależnie od tego, czy projektujesz nowy system PLC ABB, czy modernizujesz istniejący, ten przewodnik zapewni Ci podstawy techniczne potrzebne do podjęcia pewnej decyzji o zakupie.
Nadmiarowość sieci to praktyka polegająca na projektowaniu sieci z wieloma ścieżkami przesyłania danych między urządzeniami. Jeśli jedna ścieżka ulegnie awarii, dane zostaną automatycznie przekierowane inną ścieżką. W przypadku systemu PLC firmy ABB redundancję można zastosować na kilku poziomach: infrastruktura sieciowa (kable, przełączniki), sam sterownik PLC (redundantny procesor), zasilacz i wejścia/wyjścia. Celem jest wyeliminowanie pojedynczych punktów awarii. Pojedynczy punkt awarii to dowolny element, którego awaria spowoduje zatrzymanie całego systemu. W sieci nienadmiarowej pojedynczy uszkodzony kabel lub uszkodzony przełącznik może spowodować awarię całego systemu PLC ABB. W sieci redundantnej wykrywana jest awaria jednego elementu, a system kontynuuje pracę korzystając ze ścieżki zapasowej. Poniższa tabela podsumowuje poziomy redundancji i ich wpływ na zapobieganie przestojom.
| Poziom redundancji | Co jest zduplikowane | Błąd rozwiązany | Wpływ na przestój sterownika PLC ABB |
| Redundancja mediów | Kable i przełączniki | Przerwa w kablu, awaria przełącznika | Zapobiega utracie sieci |
| Redundancja sterownika PLC | Procesor i zasilacz | Awaria procesora, awaria zasilania | Zapobiega utracie kontrolera |
| Redundancja wejść/wyjść | Moduły we/wy i okablowanie | Awaria modułu, usterka okablowania | Zapobiega utracie wejść/wyjść |
| Redundancja zasilania | Zasilacze i przewody | Awaria zasilania | Zapobiega utracie mocy |
Na Yueyang Tongtu E-commerce Co., Ltd.nasza fabryka dostarcza systemy PLC ABB i komponenty sieciowe obsługujące redundancję. Rozumiemy, że redundancja nie jest luksusem; jest to wymagane w przypadku zastosowań krytycznych. Nasz zespół techniczny może pomóc Ci zaprojektować nadmiarową architekturę sieci, która spełni Twoje wymagania dotyczące dostępności i budżetu.
Aby zapewnić redundancję dla systemów PLC ABB, można zastosować kilka topologii sieci. Wybór topologii zależy od wielkości sieci, wymaganego czasu odzyskiwania i kosztu. Najbardziej powszechnymi topologiami nadmiarowymi są topologia pierścienia, topologia podwójnej gwiazdy i topologia siatki. W topologii pierścienia urządzenia są połączone w zamkniętą pętlę. Jeśli kabel w pierścieniu zostanie uszkodzony, dane będą nadal mogły dotrzeć do wszystkich urządzeń, przemieszczając się w drugą stronę wokół pierścienia. Topologia pierścienia jest prosta i opłacalna. W topologii podwójnej gwiazdy każde urządzenie jest podłączone do dwóch oddzielnych przełączników. Jeśli jeden przełącznik ulegnie awarii, urządzenie może nadal komunikować się za pośrednictwem drugiego przełącznika. Topologia dwugwiazdkowa zapewnia szybsze odzyskiwanie i wyższą dostępność. W topologii siatkowej każde urządzenie jest połączone z wieloma innymi urządzeniami. Zapewnia to najwyższy poziom redundancji, ale jest również najbardziej złożone i kosztowne. Poniższa tabela porównuje te topologie.
| Topologia | Poziom redundancji | Czas odzyskiwania | Koszt | Typowe zastosowanie |
| Pierścień | Redundancja mediów | 200 ms - 500 ms | Niski | Małe i średnie sieci |
| Podwójna gwiazda | Redundancja przełączników i mediów | < 100 ms | Średni | Średnie i duże sieci |
| Oczko | Pełna redundancja ścieżki | < 50 ms | Wysoki | Krytyczne, duże sieci |
W naszej fabryce dostarczamy komponenty dla wszystkich tych topologii, w tym przełączniki zarządzalne, redundantne zasilacze i konwertery mediów. Współpracujemy z naszymi klientami, aby wybrać topologię, która najlepiej spełnia ich wymagania dotyczące dostępności i budżetu. Nasz zespół inżynierów może zapewnić pomoc w projektowaniu sieci i wsparcie w konfiguracji.
Redundancję w sieci PLC ABB zapewniają specjalne protokoły, które zarządzają wykrywaniem awarii i przekierowywaniem danych. Najpopularniejszymi protokołami są RSTP (Rapid Spanning Tree Protocol), MRP (Media Redundancy Protocol) i PRP (Parallel Redundancy Protocol). RSTP to standardowy protokół Ethernet, który zapobiega pętlom i zapewnia szybkie przywracanie sprawności po awariach łączy. MRP to protokół zaprojektowany specjalnie dla topologii pierścienia. Zapewnia czas odzyskiwania 200-500 ms. PRP to protokół wysyłający zduplikowane dane przez dwie niezależne sieci. Zapewnia płynną redundancję z zerowym czasem przywracania. Wybór protokołu zależy od wymaganego czasu odzyskiwania i topologii. Poniższa tabela podsumowuje te protokoły.
| Protokół | Standard | Czas odzyskiwania | Topologia | Typowe zastosowanie |
| RSTP | IEEE 802.1w | < 1 sekunda | Każdy | Ogólne sieci przemysłowe |
| MRP | IEC 62439-2 | 200 - 500 ms | Pierścień | Sieci pierścieniowe PLC ABB |
| PRP | IEC 62439-3 | Zero (bez szwu) | Podwójna gwiazda | Aplikacje krytyczne o wysokiej dostępności |
W Yueyang Tongtu E-commerce Co., Ltd. dostarczamy systemy PLC ABB i komponenty sieciowe obsługujące RSTP, MRP i PRP. Nasz zespół techniczny może pomóc w wyborze odpowiedniego protokołu dla Twojej aplikacji i skonfigurowaniu sieci pod kątem optymalnej wydajności. Zapewniamy również szkolenia i wsparcie, które pomogą Twojemu zespołowi w utrzymaniu nadmiarowej sieci.
Kupując komponenty redundancji sieci do systemu PLC ABB, kupujący powinni wziąć pod uwagę kilka kluczowych specyfikacji. Należą do nich czas odzyskiwania, liczba portów, zarządzane funkcje, zakres temperatur roboczych i certyfikaty. Czas odzyskiwania danych jest najważniejszą specyfikacją redundancji. Określa, jak szybko sieć odzyskuje siły po awarii. W przypadku zastosowań krytycznych zalecany jest czas przywracania krótszy niż 100 ms. Liczba portów określa, ile urządzeń można podłączyć. Zarządzane funkcje, takie jak obsługa VLAN, monitorowanie SNMP i dublowanie portów, określają poziom kontroli i widoczności. Zakres temperatury roboczej określa, czy przełącznik może być używany w trudnych warunkach. Certyfikaty, takie jak UL, CE i IEC 61850, określają, czy przełącznik spełnia standardy branżowe. Poniższa tabela podsumowuje te specyfikacje.
| Specyfikacja | Typowy zasięg | Znaczenie dla redundancji sterowników PLC firmy ABB |
| Czas odzyskiwania | < 50 ms do < 1 s | Określa zapobieganie przestojom |
| Liczba portów | 8 - 24 | Określa łączność urządzenia |
| Funkcje zarządzane | VLAN, SNMP, QoS, dublowanie portów | Umożliwia kontrolę i monitorowanie sieci |
| Temperatura pracy | -40°C do +75°C | Określa przydatność w trudnych warunkach |
| Certyfikaty | UL, CE, IEC 61850 | Zapewnia zgodność z normami |
| Zasilanie | Redundantne, 24 VDC | Zapobiega awariom związanym z zasilaniem |
W naszej fabryce dostarczamy przełączniki sieciowe i komponenty spełniające te specyfikacje. Pomożemy Ci wybrać odpowiedni przełącznik dla Twojej sieci PLC ABB i zapewnimy wsparcie konfiguracyjne. Naszym celem jest zapewnienie naszym klientom kompletnego i niezawodnego rozwiązania w zakresie redundancji.
Ocena dostawcy rozwiązań w zakresie redundancji sieci dla systemów PLC ABB jest równie ważna, jak ocena samego produktu. Wiedza techniczna dostawcy, asortyment produktów i możliwości wsparcia decydują o tym, czy otrzymasz rozwiązanie, które działa i czy otrzymasz potrzebne wsparcie. Kluczowymi kryteriami oceny dostawcy są wiedza techniczna, asortyment produktów, wsparcie konfiguracyjne, realizacja dostaw i wsparcie posprzedażowe. Wiedza techniczna obejmuje wiedzę na temat systemów PLC ABB i protokołów sieciowych. Asortyment produktów obejmuje dostępność przełączników, kabli i akcesoriów. Wsparcie konfiguracji obejmuje możliwość zaprojektowania i skonfigurowania sieci redundantnej. Wydajność dostaw obejmuje zdolność dotrzymania terminów realizacji. Wsparcie posprzedażowe obejmuje dostępność wsparcia technicznego i części zamiennych. Poniższa tabela podsumowuje te kryteria.
| Kryterium oceny | Czego szukać | Dlaczego to ma znaczenie |
| Wiedza techniczna | Znajomość sterowników PLC ABB i protokołów sieciowych | Zapewnia prawidłowy projekt rozwiązania |
| Asortyment produktów | Przełączniki, kable, akcesoria | Zapewnia kompletne rozwiązanie |
| Wsparcie konfiguracji | Usługi projektowania i konfiguracji sieci | Zapewnia, że nadmiarowość działa zgodnie z zamierzeniami |
| Wydajność dostawy | Rejestr dostaw na czas | Utrzymuje Twój projekt zgodnie z harmonogramem |
| Wsparcie posprzedażowe | Wsparcie techniczne, części zamienne | Zapewnia długoterminową niezawodność |
W Yueyang Tongtu E-commerce Co., Ltd. posiadamy wiedzę techniczną, asortyment produktów i możliwości wsparcia, aby być Twoim partnerem w zakresie redundancji sieci ABB PLC. Nasza fabryka dostarcza szeroką gamę zarządzanych przełączników, kabli i akcesoriów. Nasz zespół techniczny może zaprojektować i skonfigurować Twoją redundantną sieć. A nasze wsparcie posprzedażowe gwarantuje, że otrzymasz pomoc, której potrzebujesz, kiedy jej potrzebujesz. Zapraszamy do oceny nas według tych kryteriów.
W poniższej tabeli przedstawiono najważniejsze parametry produktów komponentów redundancji sieci, które dostarczamy do systemów PLC firmy ABB. Komponenty te są przeznaczone do środowisk przemysłowych i są kompatybilne z platformami PLC ABB. Nasza fabryka może również zapewnić niestandardowe konfiguracje, aby spełnić określone wymagania projektu.
| Parametr | Zakres specyfikacji | Notatki |
| Typ przełącznika | Zarządzane, warstwa 2 / warstwa 3 | Do redundancji i sieci VLAN |
| Liczba portów | 8, 16, 24 | Opcje miedzi i włókien |
| Protokoły redundancji | RSTP, MRP, PRP | Wybrane na podstawie topologii |
| Czas odzyskiwania | < 50 ms do < 1 s | Zależy od protokołu i topologii |
| Temperatura pracy | -40°C do +75°C | Klasa przemysłowa |
| Zasilanie | 24 VDC, redundantne | Dla redundancji zasilania |
| Certyfikaty | UL, CE, IEC 61850 | Zgodność ze standardami |
| Montowanie | Szyna DIN | Standardowy montaż przemysłowy |
W naszej fabryce dostarczamy komponenty redundancji sieci, które spełniają te i inne specyfikacje. Możemy dostosować konfigurację do konkretnej sieci PLC ABB. Nasz zespół inżynierów może pomóc w procesie wyboru i dostarczyć szczegółowe dane techniczne dla Twojego projektu.
Pytanie 1: Jaka jest różnica między RSTP i MRP w sieciach PLC ABB?
Odpowiedź: RSTP (Rapid Spanning Tree Protocol) to protokół Ethernet ogólnego przeznaczenia, który zapewnia szybkie przywracanie sprawności po awariach łączy w dowolnej topologii. MRP (Media Redundancy Protocol) to protokół zaprojektowany specjalnie dla topologii pierścienia, z czasami odzyskiwania 200-500 ms. MRP jest często stosowany w sieciach PLC ABB, ponieważ jest zoptymalizowany pod kątem konfiguracji pierścieniowych. Wybór zależy od topologii sieci i wymagań dotyczących czasu przywracania.
Pytanie 2: Ile kosztuje redundancja sieci dla systemu PLC ABB?
Odpowiedź: Koszt redundancji sieci zależy od topologii, liczby urządzeń i wymaganego poziomu redundancji. Prosta topologia pierścienia z MRP może zwiększyć koszt infrastruktury sieciowej o 15–25%. Topologia podwójnej gwiazdy z PRP może dodać 30–50%. Jednakże koszt redundancji jest często niewielki w porównaniu z kosztem pojedynczego przestoju. Nasza fabryka może przedstawić wycenę w oparciu o Twoje specyficzne wymagania.
Pytanie 3: Czy mogę dodać redundancję do istniejącej sieci sterowników PLC ABB?
Odpowiedź: Tak, w wielu przypadkach można dodać redundancję do istniejącej sieci sterowników PLC ABB. Może to obejmować dodanie drugiego przełącznika, zmianę konfiguracji sieci do topologii pierścienia lub aktualizację do przełączników zarządzanych obsługujących protokoły redundancji. Wykonalność zależy od istniejącej architektury sieci i modelu sterownika PLC ABB. Nasz zespół inżynierów może ocenić Twoją sieć i zalecić najlepsze podejście.
Pytanie 4: Jaka jest różnica pomiędzy redundancją mediów a redundancją PLC?
Odpowiedź: Redundancja mediów chroni infrastrukturę sieciową (kable i przełączniki) przed awarią. Redundancja PLC chroni sterownik (procesor i zasilacz) przed awarią. Redundancja mediów zapewnia, że sterownik PLC ABB może nadal komunikować się ze zdalnymi urządzeniami w przypadku awarii kabla lub przełącznika. Redundancja sterownika PLC zapewnia kontynuację wykonywania programu sterującego w przypadku awarii głównego procesora. Obydwa są ważne dla maksymalizacji dostępności.
Pytanie 5: Jak przetestować sieć nadmiarową, aby upewnić się, że działa?
Odpowiedź: Aby przetestować sieć nadmiarową, należy zasymulować awarię, odłączając jedną z nadmiarowych ścieżek (np. odłączając kabel lub wyłączając przełącznik) i sprawdzając, czy sieć nadal działa bez zakłóceń. Powinieneś także sprawdzić, czy czas odzyskiwania odpowiada Twoim wymaganiom. Zaleca się regularne testowanie i monitorowanie, aby upewnić się, że redundancja pozostaje funkcjonalna. Nasza fabryka może zapewnić wsparcie w zakresie testowania i uruchamiania.
Redundancja sieci to kluczowa strategia zapobiegania przestojom sterowników PLC ABB. Zapewniając wiele ścieżek przesyłania danych, nadmiarowość eliminuje pojedyncze punkty awarii i zapewnia ciągłość działania systemu sterowania nawet w przypadku awarii komponentu. Wybór topologii i protokołu określa poziom redundancji i czas odzyskiwania. Nasza fabryka w Yueyang Tongtu E-commerce Co., Ltd. dysponuje specjalistyczną wiedzą i asortymentem produktów, które pomogą Ci zaprojektować i wdrożyć redundantną sieć dla systemu PLC ABB. Dostarczamy zarządzalne przełączniki, kable i akcesoria obsługujące RSTP, MRP i PRP. Nasz zespół techniczny może pomóc w projektowaniu, konfiguracji i testowaniu sieci. Naszym celem jest pomoc naszym klientom w osiągnięciu najwyższego poziomu dostępności i niezawodności.
Niezależnie od tego, czy budujesz nowy system PLC ABB, czy modernizujesz istniejący, zapraszamy do kontaktu z nami w celu omówienia wymagań w zakresie redundancji. Zapewniamy pomoc w doborze produktów, dokumentację techniczną i wsparcie posprzedażowe. Nasze zaangażowanie w jakość i zadowolenie klientów uczyniło z nas zaufanego partnera w dziedzinie automatyki przemysłowej na całym świecie.
Skontaktuj się z Yueyang Tongtu E-commerce Co., Ltd. już dziśaby omówić wymagania dotyczące redundancji sieci ABB PLC i dowiedzieć się, w jaki sposób nasze rozwiązania mogą zapobiegać przestojom.
