Yueyang Tongtujest zlokalizowanym w Chinach dostawcą części do automatyki przemysłowej z ponad 20-letnim doświadczeniem. Posiadamy fizyczne zapasy sterowników bezpieczeństwa HIMA, modułów we/wy, kart komunikacyjnych i zasilaczy, obsługujących zarówno aktywne, jak i wycofane modele w celu wymiany i planowej konserwacji.
Moduły HIMA specjalizujące się w przyrządowych systemach bezpieczeństwa o wysokiej integralności (SIS). W odróżnieniu od sterowników PLC ogólnego przeznaczenia,Moduły PLC HIMAsą zaprojektowane specjalnie do zastosowań o krytycznym znaczeniu dla bezpieczeństwa, posiadają certyfikat TÜV osiągający SIL 3 lub SIL 4, najwyższy poziom zdefiniowany w normie IEC 61508.
Moduły PLC HIMA stanowią rdzeń przyrządowego systemu bezpieczeństwa (SIS) zaprojektowanego do monitorowania i kontrolowania potencjalnych zagrożeń w procesach przemysłowych. Architektura systemu zazwyczaj obejmuje następujące kategorie komponentów:
Oferujemy wiele serii sterowników bezpieczeństwa, aby dostosować się do różnych skal zastosowań i wymagań:
| Szereg | Poziom bezpieczeństwa | Charakterystyka i zastosowania |
|---|---|---|
| HIMax | SIL 3, PL e | System modułowy do średnich i dużych zastosowań; obsługuje konfiguracje redundantne; nadaje się do zastosowań w przemyśle przetwórczym i transporcie kolejowym |
| HIMatrix | SIL 3, PL e | Kompaktowy system do zastosowań, w których liczy się czas i instalacji rozproszonych, takich jak automatyzacja maszyn |
| HIQuad X | SIL 3 | System o wysokiej odporności na błędy ze skalowalną redundancją |
| Płaski 4 | SIL 4 | System przewodowy zaprojektowany z myślą o najwyższym poziomie bezpieczeństwa (SIL 4) |
| H41q | SIL 3 (certyfikat TÜV) | Kompaktowy system o wysokiej dostępności, odpowiedni dla małych systemów z ograniczoną liczbą punktów we/wy |
| H51q | SIL 3 (certyfikat TÜV) | Modułowy system o wysokiej dostępności obsługujący układy rozproszone i rozbudowę do 256 modułów we/wy |
Typowy system kontroli bezpieczeństwa HIMA składa się z następujących typów modułów podstawowych:
Moduł CPU realizuje logikę bezpieczeństwa. W przypadku wykrycia rozbieżności pomiędzy dwoma procesorami system przechodzi w stan bezpieczny. Architektura ta osiąga certyfikat SIL 3 przy zachowaniu wysokiej dostępności.

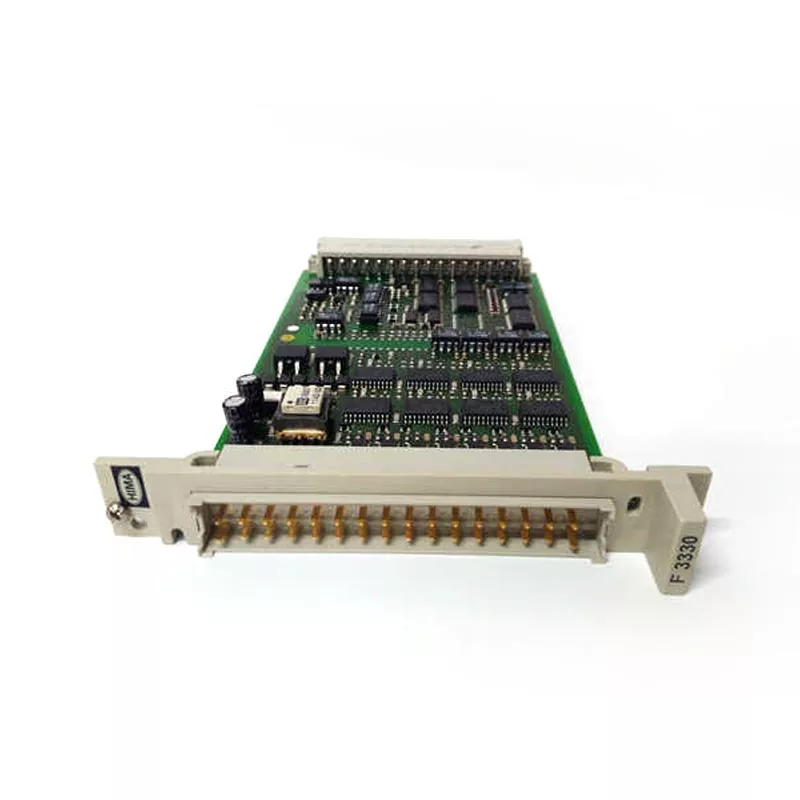

Łączą one czujniki polowe i elementy wykonawcze ze sterownikiem. Dostępne są cyfrowe moduły wejść/wyjść (takie jak F3330) i analogowe moduły wejść/wyjść. Redundancję można wdrożyć na poziomie kanału lub modułu, dzięki czemu system może tolerować pojedyncze błędy bez utraty funkcji bezpieczeństwa.
Moduły komunikacyjne obsługują komunikację wewnętrzną systemu i łączność z siecią zewnętrzną. Protokół SafeEthernet firmy HIMA obsługuje redundantne ścieżki komunikacyjne, jeśli jedna ścieżka ulegnie awarii, druga przejmuje kontrolę bez zakłócania pracy systemu.
Zasilają one system, zazwyczaj akceptując napięcie wejściowe 24 V DC. Obsługiwane są konfiguracje zasilania nadmiarowego w celu poprawy dostępności systemu.
Architektura TMR (Triple Modular Redundancy) zapewnia, że żaden pojedynczy punkt awarii nie może zagrozić funkcji bezpieczeństwa. W przypadku awarii jednego kanału pozostałe kanały działają dalej, a system zachowuje pełną funkcjonalność.
Protokół SafeEthernet firmy HIMA obsługuje redundantne ścieżki komunikacyjne. Jeśli jedna ścieżka ulegnie awarii, druga przejmuje kontrolę, nie zakłócając pracy systemu.
Wszystkie moduły PLC HIMA posiadają certyfikat TÜV spełniający wymagania normy IEC 61508. Certyfikacja ta nie jest jedynie sprawdzeniem zgodności i stanowi weryfikację procesów projektowania, produkcji i testowania modułu pod kątem najbardziej rygorystycznych norm bezpieczeństwa funkcjonalnego.
System jest wysoce konfigurowalny i można go dostosować do konkretnych wymagań klienta. Ta elastyczność pozwala modułom służyć różnym branżom i scenariuszom zastosowań.
Moduły PLC HIMA są stosowane w branżach, w których integralność bezpieczeństwa jest najważniejsza:
Rafinerie, zakłady chemiczne, platformy wiertnicze oraz dalekosiężne rurociągi naftowe i gazowe. Systemy HIMA zapewniają awaryjne wyłączanie (ESD), wykrywanie pożaru i gazu oraz wysoce integralną ochronę ciśnieniową (HIPPS) dla tych krytycznych instalacji.
Złożone pociągi produkcyjne wymagające systemów bezpieczeństwa o wysokiej niezawodności. Moduły monitorują stan reaktora, zarządzają sekwencjami wyłączeń awaryjnych i egzekwują blokady bezpieczeństwa.
Elektrownie i obiekty jądrowe polegają na systemach bezpieczeństwa HIMA w zakresie sterowania turbinami, bezpieczeństwa kotłów i ochrony reaktorów. Systemy Planar4 są często przeznaczone do zastosowań nuklearnych na poziomie SIL 4.
Koleje i metro korzystają z systemów bezpieczeństwa HIMA do sygnalizacji, sterowania pociągami i bezpieczeństwa peronów. Systemy HIMax są wdrażane w scentralizowanych centrach zarządzania ruchem; Systemy HIMatrix zapewniają rozproszoną logikę bezpieczeństwa w instalacjach przytorowych.
Bezpieczeństwo procesów w reaktorach wsadowych, systemach sterylizacji i transporcie materiałów niebezpiecznych.
P: Jaka jest różnica pomiędzy modułami PLC HIMA a standardowymi sterownikami PLC?
Odp.: Moduły PLC HIMA to sterowniki PLC bezpieczeństwa przeznaczone do przyrządowych systemów bezpieczeństwa (SIS). Wykorzystują wysoką redundancję, wysoką odporność na błędy i certyfikat TÜV, aby osiągnąć poziom bezpieczeństwa SIL 3 lub SIL 4. Standardowe sterowniki PLC nie są certyfikowane pod kątem tych poziomów nienaruszalności bezpieczeństwa i nie nadają się do zastosowań o krytycznym znaczeniu dla bezpieczeństwa.
P: Jakie poziomy integralności bezpieczeństwa obsługują moduły PLC HIMA?
Odp.: W zależności od serii systemy HIMA obsługują SIL 3 (HIMax, HIMatrix, H41q, H51q) lub SIL 4 (Planar4) zgodnie z IEC 61508. Konkretną serię należy wybrać w oparciu o wymagania SIL aplikacji.
P: Czy tego modułu można używać w systemach wyłączania awaryjnego?
O: Tak. Są szeroko stosowane w wyłączaniu awaryjnym (ESD), monitorowaniu pożaru i gazu (F&G), zabezpieczeniu ciśnieniowym o wysokiej integralności (HIPPS) i systemach zarządzania palnikami (BMS) w przemyśle naftowym, gazowym i chemicznym.
P: Co to jest SafeEthernet i jak poprawia niezawodność systemu?
Odp.: SafeEthernet to protokół komunikacji bezpieczeństwa firmy HIMA, obsługujący redundantne ścieżki transmisji pomiędzy sterownikami a zdalnymi wejściami/wyjściami. Jeśli jedna ścieżka zawiedzie, druga przejmuje ją bez przerwy, poprawiając ogólną dostępność systemu.
P: Czy te moduły można rozszerzyć lub zaktualizować po instalacji?
O: Tak. Systemy HIMax i H51q są modułowe i umożliwiają rozbudowę o dodatkowe moduły we/wy w miarę wzrostu wymagań. Aktualizacje sprzętu i oprogramowania można wdrożyć po odpowiednim planowaniu i ocenie bezpieczeństwa.
P: Czy moduły PLC HIMA są nadal w produkcji?
Odp.: Większość serii HIMA pozostaje w produkcji, z wyjątkiem niektórych starszych modeli. Yueyang Tongtu utrzymuje w magazynie fizycznym zarówno aktywne modele produkcyjne, jak i modele wycofane. Aby uzyskać konkretną dostępność, poproś o wycenę z dokładnym numerem części.
P: Jaka jest różnica pomiędzy systemami H41q i H51q?
Odp.: H41q to kompaktowy system odpowiedni do małych zastosowań z ograniczoną liczbą punktów we/wy. H51q to modułowy system obsługujący układy rozproszone z możliwością rozbudowy do 256 modułów we/wy. Obydwa posiadają certyfikat TÜV dla SIL 3. H51q lepiej nadaje się do większych, bardziej rozproszonych zastosowań związanych z bezpieczeństwem.
