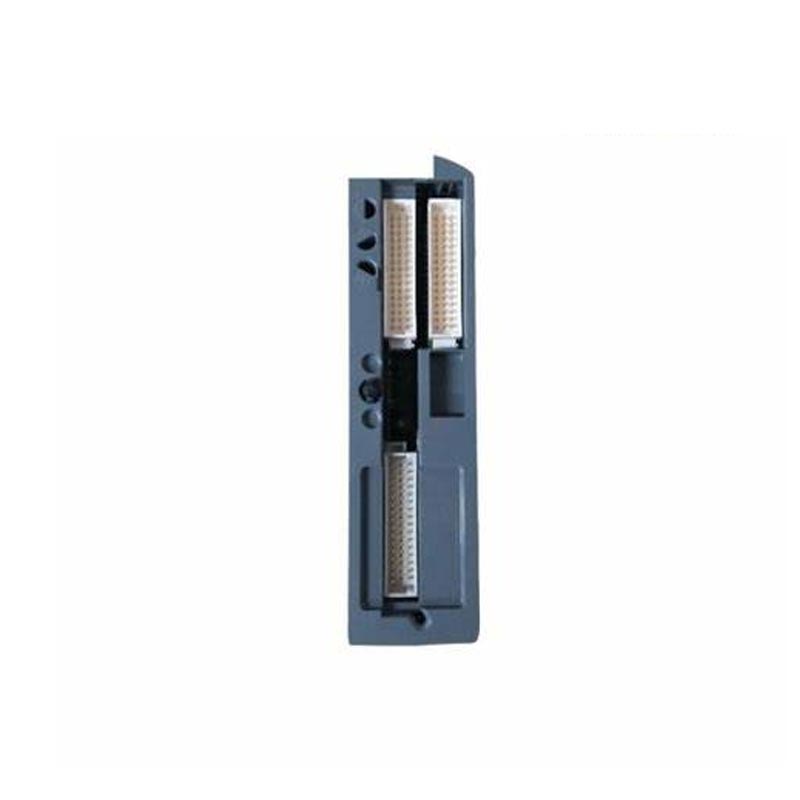

ICS Triplex T9432

ICS Triplex T9432 firmy Yueyang Tongtu działa jako węzeł wykrywania pola w architekturze systemu bezpieczeństwa Trusted® lub AADvance. Pobiera sygnały analogowe z pomiarowych przetworników polowych i przetwarza je na wartości cyfrowe dla sterownika bezpieczeństwa.

Jego rolą jest zapewnienie, że sterownik bezpieczeństwa otrzymuje dokładne, aktualne i sprawdzone dane analogowe z obiektu oraz zapobieganie wszelkim awariom lub niedokładnościom na etapie wejściowym, które mogłyby zagrozić całej pętli bezpieczeństwa.

Co robi ICS Triplex T9432?

ICS Triplex T9432 to 16-kanałowy izolowany moduł wejść analogowych przeznaczony dla platform Trusted® i AADvance SIS. Każdy z 16 kanałów jest niezależnie izolowany od pozostałych i od płyty montażowej systemu.

1. Obsługiwane typy sygnałów:

 Prąd: 4–20 mA (domyślnie), 0–20 mA

 Napięcie: 0–10 V, 1–5 V, ±5 V, ±10 V

 Czujnik rezystancyjny: Pt100, Pt1000

 Termopara: J, K, T, E, R, S, B

2. Rozdzielczość i dokładność: rozdzielczość 16-bitowa z dokładnością od ±0,05% do ±0,1% pełnej skali.

3. Próbkowanie i częstotliwości aktualizacji: Moduł oferuje interwał aktualizacji 6 ms w trybie bez filtra, przy maksymalnej częstotliwości próbkowania wynoszącej 100 kHz. W konfiguracji TMR czasy skanowania wynoszą około 2,656 ms.

4. Izolacja: Izolacja między kanałami i między kanałami a płytą montażową przy ±1,5 kVDC wytrzymywana przez 1 minutę.

5. Komunikacja HART: Moduł obsługuje transmisję HART, umożliwiając pobieranie danych diagnostycznych z inteligentnych urządzeń terenowych bez przerywania pomiaru analogowego.

Najważniejsze cechy produktu

Tolerancja błędów TMR

Moduł zawiera trzy niezależne segmenty przetwarzające. Jeżeli jeden plaster ulegnie awarii, pozostałe dwa nadal działają, a moduł zachowuje pełną funkcjonalność.

Uniwersalna możliwość wejścia

Typy sygnałów można konfigurować za pomocą oprogramowania konfiguracyjnego Trusted Toolset. Można zastosować różne urządzenia obiektowe bez zmian sprzętowych, co zmniejsza potrzebę posiadania wielu typów modułów w magazynie.

Możliwość wymiany podczas pracy

ICS Triplex T9432 umożliwia wymianę online bez wyłączania systemu. Należy pamiętać, że przed usunięciem gniazdo powinno zostać przełączone w tryb konserwacji za pomocą oprogramowania, aby uniknąć wywołania fałszywych alarmów.

Kompleksowa diagnostyka pokładowa

Moduł w sposób ciągły monitoruje integralność zasilania, jakość sygnału i obwody wewnętrzne. Wykrywa obwody otwarte, zwarcia, przepięcia, wartości poniżej zakresu i przekroczenia zakresu na każdym kanale. Diody LED na panelu przednim zapewniają wizualne wskazanie stanu modułu i każdego pojedynczego kanału. Niezależny sprzętowy watchdog automatycznie inicjuje bezpieczne wyłączenie w przypadku wykrycia krytycznego błędu.

Jak wybrać?

Kupując ICS Triplex T9432, należy wziąć pod uwagę następujące czynniki:

Zgodność platformy systemowej

Upewnij się, że moduł jest przeznaczony dla Twojego konkretnego systemu. Moduł jest przeznaczony dla platform Trusted® i AADvance. Może nie być kompatybilny z innymi liniami produktów ICS Triplex.

Wymagania dotyczące liczby kanałów

Moduł udostępnia 16 izolowanych kanałów. Jeśli Twoja aplikacja wymaga mniejszej liczby kanałów, T9431 (wersja 8-kanałowa) może być bardziej opłacalną alternatywą.

Montaż zakończenia

Moduł wymaga kompatybilnego zestawu terminatorów: T9831, T9832 lub T9833. Upewnij się, że zespół terminatora odpowiada konfiguracji okablowania w miejscu instalacji i wymaganiom dotyczącym integralności bezpieczeństwa.

Typ sygnału

Moduł obsługuje wejścia prądowe, napięciowe, RTD i termopary. Upewnij się, że moduł obsługuje określone typy sygnałów używane w urządzeniach obiektowych. W przypadku wejść termopary należy sprawdzić, czy wariant modułu obsługuje określony wymagany typ termopary (J, K, T, E, R, S lub B).

Wymóg HART-u

Jeśli Twoje urządzenia polowe obsługują protokół HART i potrzebujesz zdalnej diagnostyki oraz danych dotyczących zarządzania zasobami, sprawdź, czy w konfiguracji systemu włączona jest funkcja przesyłania HART.

Specyfikacje techniczne

Przemysły aplikacyjne

ICS Triplex T9432 jest stosowany w branżach wymagających zbierania sygnałów analogowych o wysokiej integralności i zgodności z SIL 3:

Ropa i gaz

Systemy awaryjnego wyłączania, monitorowanie ciśnienia i temperatury w głowicy odwiertu, pomiar przepływu i poziomu rurociągu, urządzenia do przetwarzania gazu ziemnego.

Chemiczna i petrochemiczna

Kontrola temperatury i ciśnienia w reaktorze, systemy detekcji pożaru i gazu, sterowanie kolumną destylacyjną, monitorowanie instalacji krakingu katalitycznego.

Wytwarzanie energii

Monitoring temperatury i ciśnienia kotła, pomiar drgań turbin i temperatury łożysk, systemy zarządzania palnikami (BMS).

Metalurgia i stal

Sterowanie zaworami wielkopiecowymi wysokiej częstotliwości połączone z TMR.

Woda i ścieki

Monitorowanie krytycznych parametrów procesowych w oczyszczalniach komunalnych i przemysłowych.

Szeroki zakres temperatur roboczych modułu (–40°C do +70°C) umożliwia obsługę instalacji zewnętrznych, nieogrzewanych schronów i ekstremalnych warunków klimatycznych typowych dla wydobycia ropy i gazu oraz odległych zakładów wytwarzania energii.

Wspólne pytania i odpowiedzi

P: Czy ICS Triplex T9432 jest nadal w produkcji?

O: Nie. Firma Emerson zaprzestała produkcji tego modelu. Jednakże przetestowane nadwyżki zapasów są nadal dostępne u wyspecjalizowanych dostawców, w tym Yueyang Tongtu. Przed złożeniem zamówienia sprawdź dostępność i stan (nowy oryginał vs. testowany używany).

P: Jaka jest różnica między T9432 i T9431?

Odp.: T9432 zapewnia 16 izolowanych analogowych kanałów wejściowych. T9431 zapewnia 8 kanałów i nadaje się do zastosowań o mniejszych wymaganiach dotyczących liczby kanałów.

P: Jakie zespoły zakończeń są kompatybilne z T9432?

Odp.: Moduł jest kompatybilny z zestawami terminatorów T9831, T9832 i T9833. T9832 zapewnia podwójną modułową terminację redundancyjną, natomiast T9833 zapewnia potrójną modułową terminację redundancyjną dla wyższych poziomów nienaruszalności bezpieczeństwa.

P: Czy ten moduł można wymienić podczas pracy systemu?

Odp.: tak, moduł obsługuje funkcję hot-swap. Jednakże przed usunięciem gniazdo powinno zostać przełączone w tryb konserwacji za pomocą oprogramowania konfiguracyjnego, aby uniknąć wywołania fałszywych alarmów.

P: Jakie funkcje diagnostyczne zapewnia moduł?

Odp.: Moduł oferuje wszechstronną autodiagnostykę, w tym monitorowanie zasilania, sprawdzanie integralności sygnału, wykrywanie przerwy/zwarcia, wykrywanie przekroczenia zakresu i niezależny moduł nadzorujący sprzęt z automatycznym bezpiecznym wyłączaniem w przypadku krytycznych usterek. Diody LED na panelu przednim zapewniają wizualne wskazanie stanu.

P: Czy moduł obsługuje komunikację HART?

O: Tak. Moduł obsługuje transmisję HART, umożliwiając pobieranie danych diagnostycznych z inteligentnych urządzeń terenowych. Dane HART można wykorzystać do monitorowania stanu urządzeń i diagnostyki modułu zasilającego.

P: Jaki jest zalecany odstęp między kalibracjami?

Odp.: W celu zapewnienia zgodności z SIL 3 zaleca się coroczną kontrolę dokładności na pełną skalę. Zapisy dotyczące kalibracji należy przechowywać na potrzeby audytów bezpieczeństwa.
