Allen-Bradley 1794-IT9

Allen-Bradley 1794-IT9 dostarczony przez Yueyang Tongtu to 8-kanałowy izolowany moduł wejść analogowych o dużej gęstości w systemie we/wy Rockwell Automation FLEX™. Specjalnie zaprojektowany do przechwytywania bardzo słabych sygnałów bez dryftu, zapewnia sygnał między środowiskami procesowymi o wysokiej temperaturze a sterownikami przemysłowymi, takimi jak systemy ControlLogix, CompactLogix lub SLC 500.

Kluczowe funkcje

Obsługa termopar wielotypowych i mV

Bezpośrednio łączy się z termoparami typu J, K, T, E, R, S, B i N, jednocześnie obsługując bezpośrednie wejścia miliwoltowe w zakresie.

Izolacja sygnału między kanałami

Wbudowana izolacja międzykanałowa zapobiega powstawaniu pętli uziemienia i pomaga zmniejszyć niestabilność sygnału spowodowaną szumami elektrycznymi i problemami z uziemieniem.

Konwersja sygnału o wysokiej rozdzielczości

Konwertuje zmiany czujnika temperatury na poziomie mikrowolta na precyzyjne 16-bitowe sygnały cyfrowe, gwarantując dokładne monitorowanie procesu.

Kompensacja zimnego złącza

Posiada wewnętrzną kompensację zimnego złącza, aby utrzymać wysoką dokładność pomiaru nawet przy wahających się temperaturach otoczenia szafy sterowniczej.

Elastyczna integracja sieciowa

Można go bezproblemowo zamontować na standardowych jednostkach bazowych terminali (TBU) 1794 i komunikuje się poprzez EtherNet/IP, ControlNet lub DeviceNet za pośrednictwem adapterów sieciowych FLEX I/O (np. 1794-AENT).

Tabela specyfikacji technicznych

Przewodnik po wyborze architektury systemu i podstawy terminala

Aby zapewnić bezproblemowe wdrożenie i uniknąć błędów w zamawianiu, sparuj urządzenie Allen-Bradley 1794-IT9 z odpowiednią jednostką bazową terminala (TBU) i adapterem:

Kompatybilne jednostki bazowe terminali (TBU):

• 1794-TB3T: Zalecane dla wejść termopary; zapewnia wbudowane zaciski kompensacji zimnego złącza (CJC).

• 1794-TB3G: Odpowiedni do zastosowań z uziemionymi czujnikami wymagającymi wydłużonych punktów uziemiających.

Zgodność karty sieciowej:

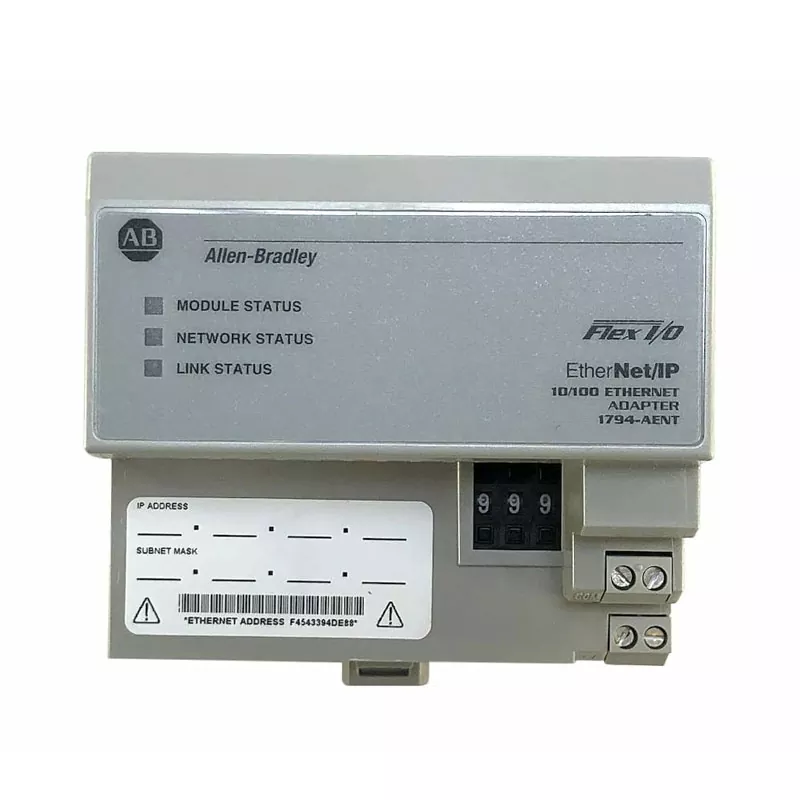

• 1794-AENT / 1794-AENTR: Do sieci przemysłowych EtherNet/IP z dwoma/jednymi portami.

• 1794-ACN15 / 1794-ACNR15: dla architektury ControlNet.

• 1794-ADN: dla systemów magistrali obiektowej DeviceNet.

Zastosowania przemysłowe

Petrochemia i ropa/gaz: monitorowanie temperatury w czasie rzeczywistym w zbiornikach reakcyjnych, piecach krakingowych i rurociągach transportowych w celu utrzymania bezpieczeństwa operacyjnego.

Wytwarzanie i dystrybucja energii: Precyzyjne monitorowanie temperatur łożysk turbiny, warunków pary w kotle i ogrzewania transformatora.

Obróbka metali i metalurgia: Śledzenie temperatury w piecach do obróbki cieplnej, liniach wyżarzania i systemach ciągłego odlewania.

Produkcja dyskretna i motoryzacja: Zautomatyzowane ogrzewanie procesowe, piece do utwardzania termicznego i linie montażowe z kontrolowaną klimatyzacją.

Wytyczne dotyczące instalacji

Błąd wyboru podstawy terminala

Nie należy używać standardowych 2-przewodowych podstaw zaciskowych (takich jak 1794-TB2); 1794-IT9 wymaga do prawidłowego działania 3-przewodowej lub specjalistycznej jednostki bazowej wyposażonej w CJC (takiej jak 1794-TB3T).

Standardy okablowania i ekranowania

Poprowadź przedłużacze termopary w oddzielnych, ekranowanych kanałach z dala od linii wysokiego napięcia, przynajmniej tak, aby zapobiec zniekształceniom sygnału.

Uwaga dotycząca wymiany podczas pracy

Chociaż moduł we/wy FLEX obsługuje wyjmowanie i wkładanie pod napięciem (RIUP), przed instalacją modułu 1794-IT9 upewnij się, że przełącznik kluczykowy podstawy terminala jest ustawiony w pozycji 3.

Dlaczego źródło od Yueyang Tongtu?

1. Oryginalna gwarancja: pochodzi z legalnych, zweryfikowanych kanałów dostaw z dostępną dokumentacją produktu i identyfikowalną dokumentacją dostaw – zero części odnawianych i podrabianych.

2. Kontrola przed wysyłką: Każda jednostka przed wysyłką przechodzi weryfikację wizualną, kontrolę integralności styków i pakowanie antystatyczne ESD.

3. Wsparcie techniczne dotyczące integracji: bezpłatne wskazówki dotyczące konfiguracji sprzętowej modułu, mapowania we/wy i konfiguracji komunikacji dla platform Rockwell Automation (ControlLogix, CompactLogix i SLC 500).

Często zadawane pytania

P: Jaka jest główna różnica między Allen-Bradley 1794-IT9 a 1794-IRT8?

Odp.: Model 1794-IT9 specjalizuje się w termoparach i wejściach z izolacją kanałów, dzięki czemu idealnie nadaje się do zastosowań wymagających wysokiej temperatury i słabych miliwoltów. Z drugiej strony 1794-IRT8 to moduł kombinowany, który obsługuje zarówno czujniki RTD (rezystancyjny detektor temperatury), jak i czujniki termoparowe na nieizolowanych kanałach.

P: Czy 1794-IT9 można używać z kontrolerem SLC 500?

O: Tak. Moduł montowany jest na podstawie FLEX I/O, ale łączy się z systemami SLC 500 za pośrednictwem modułu skanera 1747-SN RIO lub adaptera EtherNet/IP (1794-AENT) połączonego z nowoczesną architekturą PLC.

P: Co powinienem zrobić, jeśli odczyty temperatury wykazują ciągłe dryfty lub skoki?

Odp.: Najpierw sprawdź, czy używasz podstawy terminala 1794-TB3T z prawidłowo podłączonymi czujnikami kompensacji zimnego złącza (CJC). Po drugie, sprawdź, czy ekranowanie czujnika jest uziemione w jednym punkcie i odizolowane od linii energetycznych
