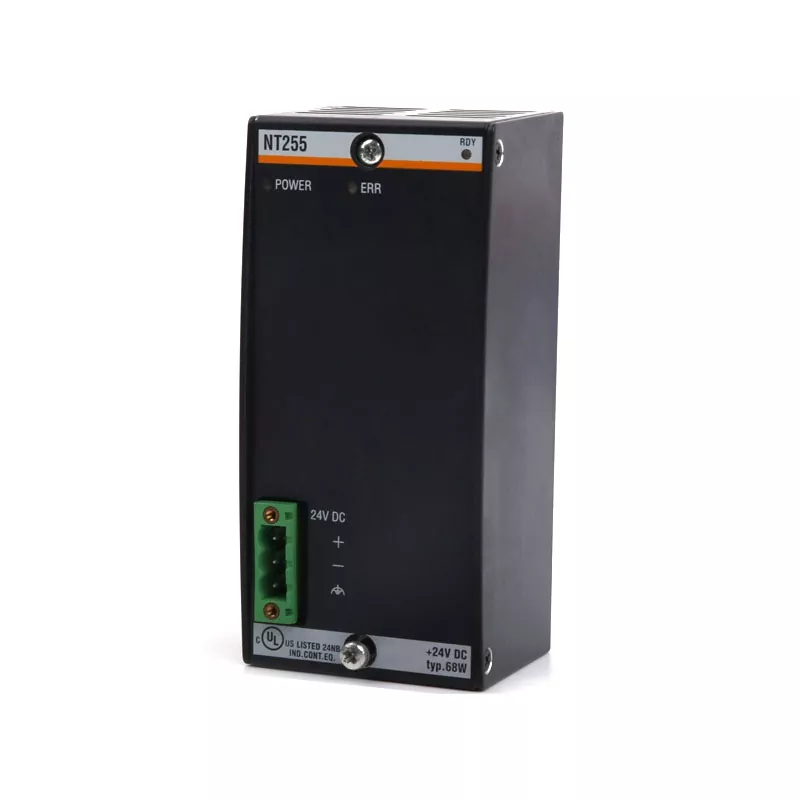

Bachmanna NT255

Bachmann NT255 to moduł zasilający stosowany w modułowych systemach automatyki Bachmann. Dostarcza napięcia robocze wymagane przez procesory i inne moduły podłączone poprzez systemową płytę montażową, z wejściem 18–34 V DC i mocą wyjściową 45 W. W przypadku tymczasowych obciążeń szczytowych dostępna jest moc do 55 W, podczas gdy główne wyjście +5 V obsługuje do 6 A.

Moduł zapewnia również wyjścia +15 V i -15 V po 0,5 A każde, wraz z elektroniczną ochroną przed odwrotną polaryzacją, monitorowaniem napięcia wejściowego, izolacją galwaniczną, sygnalizacją stanu i sygnalizacją awarii zasilania. W przypadku projektów wymiany lub konserwacji dokładny model i numer części należy porównać z istniejącą instalacją.

Identyfikacja produktu

Kluczowe dane techniczne

Funkcja zasilania

Moduł zasilania stanowi część wewnętrznej architektury zasilania systemu automatyki Bachmann. Przekształca przychodzące zasilanie DC na napięcie wymagane przez procesor i inne moduły zainstalowane na płycie montażowej.

Urządzenie zapewnia trzy poziomy napięcia wyjściowego: +5 V, +15 V i -15 V. Wyjście +5 V ma znamionowe natężenie prądu 6 A, z maksymalną wydajnością 8 A, natomiast wyjścia ±15 V obsługują 0,5 A każde. Wyjścia te służą do zasilania podłączonego sprzętu systemowego, a nie pełnią funkcję zewnętrznego zasilacza prądu stałego ogólnego przeznaczenia.

Liczne funkcje zabezpieczające i monitorujące zapewniają niezawodne działanie systemu. Elektroniczne zabezpieczenie przed odwrotną polaryzacją pomaga zapobiegać uszkodzeniom spowodowanym niewłaściwą polaryzacją wejścia, natomiast monitorowanie napięcia wejściowego może generować komunikat o awarii zasilania, gdy stan zasilania spadnie poza wymagany zakres. Izolacja galwaniczna zapewnia separację pomiędzy obwodami wejściowymi, systemowymi i uziemiającymi.

Kompatybilność systemu

Moduł ten jest przeznaczony dla modułowej architektury automatyki firmy Bachmann i współpracuje z komponentami systemu podłączonymi do płyty montażowej. Dlatego jego przydatność zależy od konfiguracji całego systemu sterowania, a nie od samych specyfikacji elektrycznych.

Wybierając zamiennik, należy sprawdzić oryginalny model, numer części, konfigurację płyty montażowej, zasilanie wejściowe, wymaganą moc wyjściową i warunki środowiskowe. Jest to szczególnie ważne w przypadku konserwacji starszych urządzeń automatyki, gdzie element zamienny musi odpowiadać ustalonej konfiguracji systemu.

Informacje na oryginalnej etykiecie modułu są zazwyczaj najbardziej przydatnym punktem wyjścia. Podanie dokładnego numeru części może pomóc w zidentyfikowaniu wymaganego komponentu przed potwierdzeniem dostępności i wymagań dotyczących dostawy.

NT255 i NT255 CC

Wersja standardowa i wersja NT255 CC ColdClimate są dostępne dla różnych środowisk operacyjnych. Jednostka standardowa jest oznaczona numerem części 00031426-00, natomiast wersja ColdClimate wykorzystuje numer 00031427-00.

Obie wersje zapewniają tę samą podstawową funkcję zasilania i konfigurację wyjścia. Wariant ColdClimate jest przeznaczony do zastosowań, w których należy uwzględnić niższe temperatury i warunki środowiskowe, takie jak kondensacja.

Prawidłową wersję należy określić na podstawie dokumentacji oryginalnego sprzętu, identyfikacji modułu i rzeczywistego środowiska instalacji, a nie wyłącznie na podstawie wyglądu.

Aplikacje

Bachmann NT255 jest stosowany w przemysłowych systemach automatyki i sterowania opartych na technologii Bachmann, gdzie wymagane jest wewnętrzne zasilanie prądem stałym dla procesorów i innych podłączonych modułów. Typowe wymagania mogą wystąpić podczas konserwacji systemu, naprawy sprzętu, rozbudowy systemu sterowania i przygotowywania krytycznych części zamiennych.

Wyboru należy dokonać w oparciu o pełną konfigurację systemu, a nie samą moc wyjściową. Przy potwierdzaniu przydatności należy wziąć pod uwagę podłączone moduły, układ płyty montażowej, zasilanie wejściowe, warunki środowiskowe i wymaganą wersję.

Informacje o zamawianiu

W przypadku zaopatrzenia klienci mogą podać pełny model lub numer części wraz z wymaganą ilością, wymaganiami dotyczącymi stanu produktu, informacjami o zastosowaniu i miejscem dostawy.

Standardowy numer części to 00031426-00. Jeśli istniejąca instalacja korzysta z wersji ColdClimate, wymagany komponent powinien zostać potwierdzony jako NT255 CC, 00031427-00.

Podanie oryginalnych informacji identyfikacyjnych na początku procesu zaopatrzenia pomaga ograniczyć błędy w wyborze modelu i pozwala na skuteczniejsze sprawdzanie dostępności, stanu, ilości i wymagań dotyczących dostawy.

Często zadawane pytania

Co to jest Bachmann NT255?

Jest to moduł zasilający dla modułowych systemów automatyki firmy Bachmann, zapewniający wewnętrzne napięcia zasilania wymagane przez procesor i inne moduły podłączane na płycie montażowej.

Jaki jest zakres napięcia wejściowego?

Określony zakres napięcia wejściowego wynosi 18–34 V DC.

Jakie są główne parametry wyjściowe?

Moduł zapewnia +5 V przy 6 A, z wydajnością szczytową 8 A, wraz z +15 V i -15 V przy 0,5 A każdy. Znamionowa moc wyjściowa wynosi 45 W, przy tymczasowych obciążeniach szczytowych dostępna jest maksymalnie 55 W.

Jaka jest różnica pomiędzy wersją standardową a wersją ColdClimate?

Wersja standardowa jest oznaczona numerem 00031426-00, wersja ColdClimate to numer 00031427-00. Ten ostatni jest przeznaczony do instalacji, w których należy uwzględnić niższe temperatury i warunki środowiskowe związane z kondensacją.

Jakie informacje są potrzebne do wyceny wymiany?

Najbardziej użytecznym odniesieniem jest oryginalny numer części. Można również podać ilość, wymagania dotyczące stanu produktu, informacje o istniejącym systemie i miejscu dostawy, aby ułatwić kontrolę dostępności i źródeł zaopatrzenia.

Poproś o wycenę

Potrzebujesz numeru 00031426-00 lub 00031427-00 do istniejącego systemu automatyki Bachmann? Prześlij nam oryginalny numer części, wymaganą ilość, wymagania dotyczące stanu produktu i miejsce dostawy. Yueyang Tongtu może sprawdzić dostępne dostawy i dostarczyć informacje o zaopatrzeniu i dostawie w oparciu o Twoje wymagania.
