Emerson KJ4010X1-BG1 12P0830X062

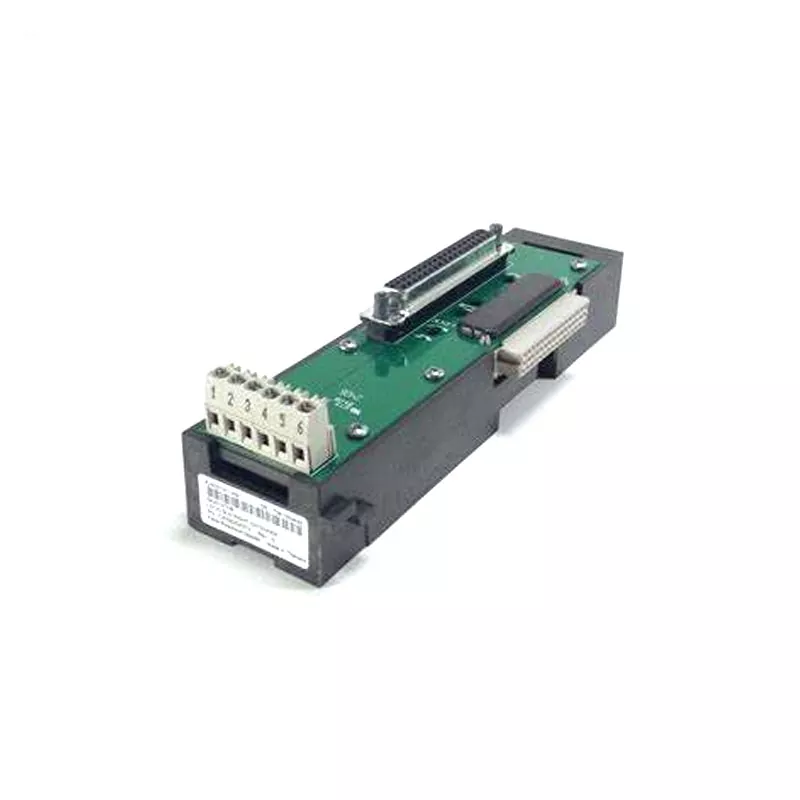

Emerson KJ4010X1-BG1 12P0830X062 dostarczony przez Yueyang Tongtu należy do podsystemu we/wy DeltaV serii M i działa jako moduł nośny. Nie dokonuje konwersji sygnału ani przetwarzania logicznego; jego rolą jest utrzymanie połączenia elektrycznego i mechanicznego magistrali LocalBus, przekazywanie zarówno danych, jak i mocy z lewego nośnika do prawego nośnika.

Moduł ten jest zwykle potrzebny, gdy w istniejącej szafie DeltaV zabrakło gniazd we/wy i wymagane są dodatkowe nośniki, aby pomieścić więcej modułów we/wy. Instalując moduł Emerson KJ4010X1-BG1 12P0830X062 w odpowiednim gnieździe, magistrala LocalBus zostaje rozszerzona na nowy sub-rack, umożliwiając zarządzanie dodatkowymi modułami we/wy przez ten sam kontroler.

Cechy produktu

Zwiększanie wydajności bez wymiany sterownika

Podczas korzystania z tego modułu w celu zwiększenia wydajności we/wy kontroler DeltaV pozostaje niezmieniony, a konfiguracja systemu nie wymaga pełnego pobrania.

Certyfikacja obszaru niebezpiecznego

Moduł posiada certyfikaty ATEX Zone 2, IECEx, FM Class I Division 2, CSA i UKEX. Można go instalować bezpośrednio w obiektach przemysłowych, w których występują łatwopalne gazy lub pyły, takich jak rafinerie, zakłady chemiczne i zakłady przetwarzania gazu ziemnego.

Szeroki zakres temperatur

Zakres temperatur pracy wynosi od –40°C do +70°C, dzięki czemu nadaje się do szaf zewnętrznych, pomieszczeń nieklimatyzowanych i ekstremalnych warunków klimatycznych.

Instalacja bez użycia narzędzi

Moduł wykorzystuje konstrukcję zatrzaskową. Można go włożyć w szczeliny prowadzące płyty montażowej aż do zatrzaśnięcia zatrzasku, bez konieczności stosowania specjalnych narzędzi.

Wytrzymałość mechaniczna

Moduł spełnia wymagania normy ISA-S71.04-1985, klasa G3 w zakresie odporności na zanieczyszczenia w powietrzu i wytrzymuje wstrząsy o sile 10 g (półsinus, 11 ms) oraz wibracje o wartości międzyszczytowej 1 mm.

Instrukcje instalacji

Przed instalacją lub demontażem Emerson KJ4010X1-BG1 12P0830X062 należy wyłączyć zasilanie szafy DeltaV. Modułu nie wolno wkładać ani wyjmować, gdy system jest pod napięciem.

Kroki instalacji:

1. Upewnij się, że system jest wyłączony, a obszar jest bezpieczny.

2. Dopasuj moduł do szczelin prowadzących płyty montażowej i wsuń go poziomo.

3. Włóż, aż zaskoczy mechanizm zatrzaskowy i sprawdź, czy moduł jest równo z sąsiadującymi wspornikami i czy jest bezpiecznie osadzony.

Po instalacji nie jest wymagana żadna kalibracja ani konfiguracja parametrów, ponieważ moduł nie zawiera żadnych regulowanych elementów ani części, które mógłby naprawić użytkownik.

Warto zwrócić uwagę na dwie ważne kwestie:

1. Usunięcie dowolnego modułu nośnego, gdy system jest zasilany, przerwie ciągłość magistrali LocalBus, powodując utratę komunikacji ze sterownikiem przez wszystkie kolejne nośniki.

2. W przypadku kabli LocalBus krzyżujących się pomiędzy obudowami w obszarach niebezpiecznych należy zastosować ochronę przewodów zgodnie z wymaganiami NEC lub IEC.

Przewodnik wyboru

Przed zamówieniem Emerson KJ4010X1-BG1 12P0830X062 należy sprawdzić następujące elementy:

Kierunek ekspansji

Ten model jest właściwym przedłużaczem. Jeśli układ szafy wymaga przedłużenia magistrali w lewo, potrzebny jest inny model. Przed złożeniem zamówienia sprawdź rysunek rozmieszczenia regałów.

Całkowita długość łańcuszka

Dodaj szerokości wszystkich istniejących i proponowanych nośników, aby potwierdzić, że całkowita długość nie przekracza 6,5 ​​metra. Jeśli suma przekracza ten limit, zamiast kontynuować łączenie modułów przedłużających, rozważ podzielenie systemu na partycje lub dodanie kolejnego kontrolera.

Klasyfikacja obszarów niebezpiecznych

Potwierdź, że klasyfikacja obszaru niebezpiecznego w danym miejscu jest zgodna z certyfikatami modułu. Moduł ten jest odpowiedni dla Strefy 2 i Klasy I, Dywizji 2. Nie jest zatwierdzony dla Strefy 0 ani Strefy 1.

Budżet mocy

LocalBus zapewnia napięcie 12,6 VDC przy maksymalnie 8 A. Każdy dodatkowy nośnik i jego moduły we/wy zwiększają zużycie energii. Oblicz obciążenie prądowe przed rozbudową, aby zapewnić wystarczającą rezerwę mocy.

Dostępność produktu

Ten model jest wycofany. W przypadku nowych projektów należy ocenić, czy nadwyżka zapasów wystarczy na długoterminowe potrzeby konserwacyjne. W przypadku rozbudowy istniejących systemów lub uzupełniania części zamiennych kanały magazynowe są na ogół wystarczające.

Specyfikacje techniczne

Przemysły aplikacyjne

Emerson KJ4010X1-BG1 12P0830X062 jest stosowany w branżach wymagających automatyzacji procesów i możliwości rozbudowy systemu:

Ropa i gaz: rafinerie, przeróbka gazu ziemnego, instalacje krakingu katalitycznego

Chemia i petrochemia: pętle technologiczne do kontroli temperatury, ciśnienia i przepływu

Wytwarzanie energii: elektrownie cieplne, elektrownie z turbinami gazowymi, rozbudowa systemów pomocniczych we/wy

Oczyszczanie wody i ścieków: kontrola i blokowanie procesów w obiektach komunalnych i przemysłowych

Produkcja i metale: huty, górnictwo i ogólna produkcja z rozproszonymi potrzebami we/wy

Często zadawane pytania

P: Czy ten model jest nadal w produkcji?

O: Nie. Firma Emerson zaprzestała produkcji 31 ​​grudnia 2018 r. Bieżące dostawy pochodzą z nadwyżek fabrycznych lub przetestowanych używanych zapasów.

P: Jaka jest różnica pomiędzy lewym a prawym przedłużaczem?

Odp.: Prawy przedłużacz (KJ4010X1-BG1) przekazuje magistralę LocalBus od bieżącego przewoźnika do następnego przewoźnika po prawej stronie. Lewy przedłużacz przekazuje go w lewo. Mają różne orientacje złączy fizycznych i nie można ich używać zamiennie. Potwierdź kierunek przed złożeniem zamówienia.

P: Czy moduł wymaga kalibracji lub konfiguracji po instalacji?

O: Nie. Jest to pasywny przedłużacz sprzętowy bez regulowanych elementów, więc nie jest wymagana kalibracja ani konfiguracja oprogramowania.

P: Czy moduł można włożyć lub wyjąć podczas pracy systemu?

O: Nie. Przed podłączeniem lub wyjęciem system musi być całkowicie wyłączony. Wymiana na gorąco spowoduje przerwanie pracy magistrali LocalBus i może spowodować awarie komunikacji.

P: Co się stanie, jeśli długość połączenia łańcuchowego przekroczy 6,5 metra?

Odp.: W przypadku odległości powyżej 6,5 metra nie można zagwarantować integralności i synchronizacji sygnału, co może prowadzić do błędów komunikacji lub utraty modułu. Ograniczenie to wynika z możliwości napędu elektrycznego autobusu i nie można go pokonać poprzez dodanie większej liczby przedłużaczy.
