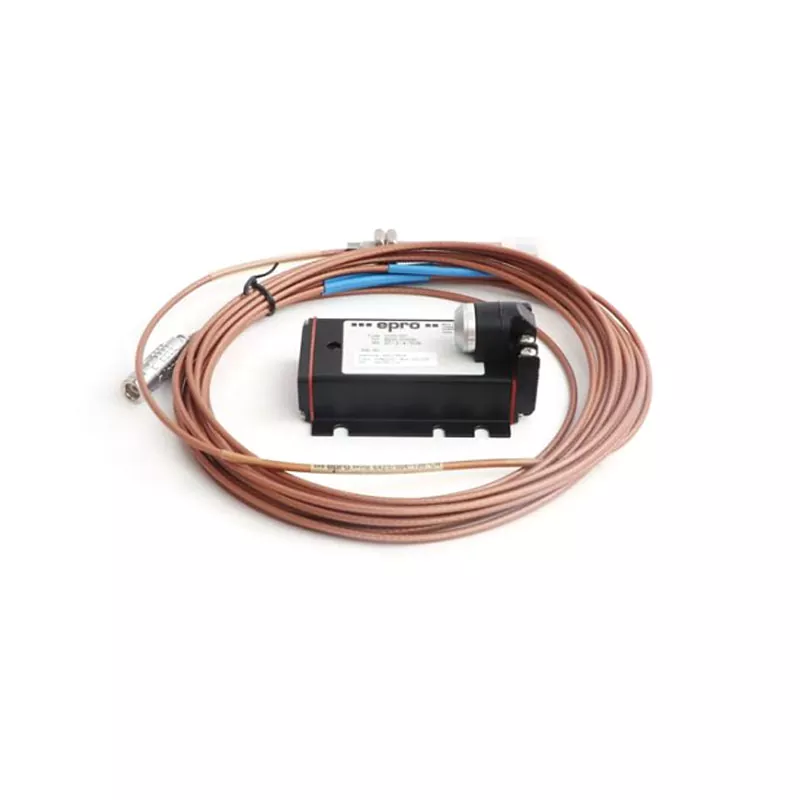

EPRO PR6423/010-010 CON021 to precyzyjna sonda czujnika prądu wirowego krótkiego zasięgu z serii EPRO PR6423. Zaprojektowany specjalnie do monitorowania stanu maszyn przemysłowych TSI, służy przede wszystkim do wykrywania drobnych przemieszczeń mechanicznych i zmian wibracji w maszynach obrotowych.
|
Parametr |
Specyfikacja |
|
Model produktu |
EPRO PR6423/010-010 CON021 |
|
Typ produktu |
Czujnik / sonda przemieszczenia wiroprądowego |
|
Zasada wyczuwania |
Indukcyjny prąd wirowy, pomiar bezdotykowy |
|
Średnica końcówki |
8 mm |
|
Liniowy zakres pomiarowy |
Pełna skala 2,0 mm (80 milicali). |
|
Okno pomiaru statycznego |
±1,0 mm (wyśrodkowane w zakresie liniowym) |
|
Zalecana początkowa szczelina powietrzna |
0,5 mm (20 milicali) |
|
Szczelina nominalna (środek zakresu) |
1,5 mm |
|
Czułość (współczynnik skali) |
8 V/mm (203,2 mV/mil) ±5% @ 0–45°C |
|
Odchylenie liniowości (najlepiej dopasowana linia prosta) |
±0,025 mm (±1 milical) @ 0–45°C |
|
Odpowiedź częstotliwościowa |
DC – 10 kHz (-3 dB) |
|
Gwint montażowy |
M10 × 1 (standard dla serii PR6423) |
|
Materiał końcówki sondy |
PEEK (polieteroeteroketon) |
|
Materiał obudowy |
Stal nierdzewna |
|
Izolacja kabla |
PTFE (teflon) |
|
Zintegrowana długość kabla |
1,0 metr (stały, bez przedłużacza) |
|
Materiał docelowy |
Stal ferromagnetyczna (42CrMo4 / AISI 4140) |
|
Minimalna docelowa średnica wału |
25 mm (0,79 cala) |
|
Temperatura robocza (sonda) |
-35°C do +180°C |
|
Temperatura pracy (kabel) |
-35°C do +150°C |
|
Klasa ochrony |
IP66 |
|
Standardy zgodności |
API 670, DIN 45670, ISO 10817-1 |
Zawiera cewkę indukcyjną o wysokim współczynniku Q; ten podstawowy element zapewnia precyzyjną detekcję i bezpośrednio określa czułość sondy oraz długoterminową stabilność działania.
Cewka jest zamknięta w wysokotemperaturowym tworzywie sztucznym lub ceramice, zapewniającym odporność na ciepło i starzenie, odpowiednią do ciągłej pracy w wysokiej temperaturze.
Konfiguracja kabla
W kablu pigtailowym zastosowano izolację z fluoroplastiku (FEP) odporną na wysokie temperatury, która jest w stanie wytrzymać ciepło obudowy łożyska i wyeliminować problemy takie jak starzenie się lub uszkodzenia typowe dla standardowych kabli.
Punkt połączenia pomiędzy sondą a kablem jest wyposażony w profesjonalny element odciążający, który zapobiega pękaniu wewnętrznego przewodu spowodowanemu wibracjami okablowania lub sprzętu, dzięki czemu nadaje się do stosowania w złożonych środowiskach instalacyjnych.
Energetyka: Monitoring online drgań łożysk i przemieszczeń osiowych w turbinach parowych i agregatach prądotwórczych.
Przemysł chemiczny i naftowy/gazowy: Monitorowanie stanu urządzeń obrotowych, takich jak sprężarki, wentylatory i pompy.
Produkcja ciężka: pozyskiwanie w czasie rzeczywistym danych na temat drobnych odkształceń i stanów wibracji w wielkogabarytowych przemysłowych urządzeniach obrotowych.
Certyfikacja systemu: Dostawa i wybór ściśle odpowiadają międzynarodowym standardom zarządzania jakością ISO9001; każdy produkt przechodzi profesjonalne testy laboratoryjne i wykazuje doskonałe właściwości izolacyjne.
Certyfikat bezpieczeństwa: Zgodny z dyrektywami UE CE i północnoamerykańskimi normami bezpieczeństwa UL/cUL; spełnia wymagania bezpieczeństwa elektrycznego w celu zgodnego stosowania w projektach krajowych i międzynarodowych.
Weryfikacja jakości: Jako legalny dostawca Yueyang Tongtu dostarcza wyłącznie oryginalne produkty, a nie produkty odnawiane lub modyfikowane. Wspieramy weryfikację jakości, aby zapewnić bezpieczną pracę sprzętu.
Odp.: Sonda jest kompatybilna z głównymi platformami monitorowania turbin TSI, w tym systemami EPRO MMS 6000, MMS 3000 i Emerson AMS 6500. Jest szeroko stosowany do monitorowania drgań i położenia osiowego turbin parowych, gazowych, sprężarek i dużych pomp. Aby zapewnić prawidłowe kondycjonowanie sygnału, sonda musi być sparowana z konwerterem sygnału EPRO CON021 lub CON031.
O: Tak. Korpus sondy przystosowany jest do pracy ciągłej w zakresie od -35°C do +180°C, a kabel w izolacji PTFE ma wytrzymałość do +150°C. Końcówka sondy PEEK zapewnia doskonałą odporność termiczną i chemiczną. Wraz z obudową ze stali nierdzewnej i stopniem ochrony IP66, czujnik nadaje się do długotrwałej instalacji w trudnych warunkach obudowy łożysk turbin parowych o wysokiej temperaturze.
Odp.: Wszystkie sondy EPRO PR6423/010-010 CON021 dostarczane przez Yueyang Tongtu to zupełnie nowe, oryginalne jednostki pochodzące z oficjalnych kanałów — nigdy nie demontowane, odnawiane ani modyfikowane. Weryfikujemy każdą jednostkę poprzez oględziny, testy elektryczne i identyfikowalność numeru seryjnego. Nie dostarczamy sprzętu odzyskanego ani zmodyfikowanego.
O: Tak. Utrzymujemy gotowe zapasy, aby sprostać potrzebom klientów, począwszy od pilnych zakupów konserwacyjnych na małą skalę, po zamówienia o dużej objętości na projekty inżynieryjne. Możemy dostosować plany wysyłki w oparciu o wymagania zamówienia, aby zapewnić dotrzymanie harmonogramów projektu.
