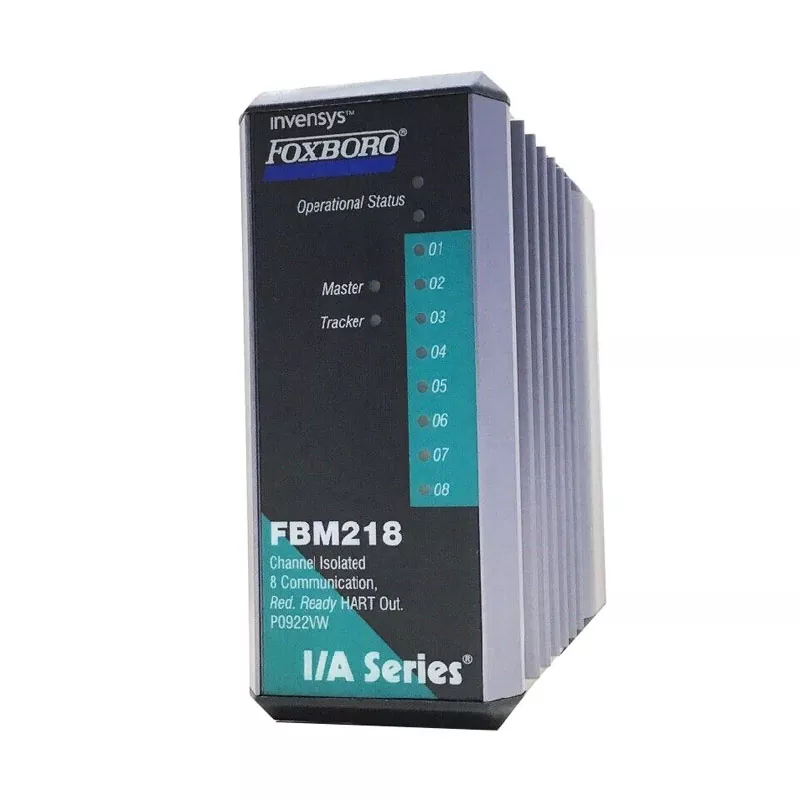

Foxboro FBM218 P0922VW

Yueyang Tongtu dostarcza Foxboro FBM218 P0922VW w celu usprawnienia integracji cyfrowych urządzeń terenowych z architekturami Foxboro DCS. Zaprojektowany jako redundantny lub jednogłowicowy interfejs H1, przesyła zmienne procesowe, diagnostykę stanu i dane konfiguracyjne urządzenia pomiędzy przyrządami obiektowymi H1 a procesorem sterującym polem (FCP) za pośrednictwem pojedynczej skrętki komputerowej.

Kluczowe możliwości techniczne

• Zgodność ze standardem FOUNDATION Fieldbus H1: Foxboro FBM218 P0922VW jest zgodny ze standardem warstwy fizycznej IEC 61158-2 i działa z szybkością komunikacji 31,25 kbit/s
• Pojemność 8-kanałowego interfejsu polowego: Obsługuje topologię wielopunktową, umożliwiając podłączenie wielu inteligentnych instrumentów terenowych H1 na segment w zależności od zużycia energii przez obiekt i długości kabla.
• Diagnostyka linii sygnałowej magistrali: w sposób ciągły monitoruje poziomy napięcia magistrali polowej, tłumienie sygnału i błędy komunikacji magistrali, aby wykryć degradację kabla przed wystąpieniem utraty sygnału.
• Integracja z płytą montażową serii I/A: Możliwość podłączenia do standardowych płyt bazowych Foxboro (seria 200) w celu bezpośredniej dystrybucji zasilania i szybkiej komunikacji HDLC z procesorem sterującym.
• Kompatybilność w obszarach niebezpiecznych: Obsługuje iskrobezpieczne topologie okablowania obiektowego (IS) w połączeniu z odpowiednimi zasilaczami i barierami magistrali polowej.

Specyfikacje techniczne

Wytyczne dotyczące architektury systemu i okablowania

Wybór płyty bazowej i modułu mocy

Upewnij się, że Foxboro FBM218 P0922VW jest zainstalowany na kompatybilnej płycie bazowej serii 200 (np. P0926KE lub P0926HM) z konfiguracją redundantnego zasilania.

Konfiguracja terminatora segmentu

Każdy segment magistrali polowej H1 wymaga dokładnie dwóch terminatorów magistrali (jeden na końcu kondycjonera/modułu, jeden na najdalszym urządzeniu obiektowym), aby zapobiec odbiciom sygnału.

Standardy separacji kabli

Użyj ekranowanej skrętki dwużyłowej (kabel magistrali polowej typu A, 0,8 mm² / AWG18). Poprowadź przewody komunikacyjne w oddzielnych korytkach kablowych z dala od linii wysokiego napięcia prądu przemiennego na minimalną odległość 100 mm.

Usługi zapewnienia jakości

Yueyang Tongtu specjalizuje się w pozyskiwaniu i dostarczaniu komponentów automatyki przemysłowej firm Foxboro, Allen Bradley, Siemens i innych platform automatyki na potrzeby projektów związanych z konserwacją zakładów i integracją systemów.

• Weryfikacja fizyczna i sprzętowa: Numery modeli, numery seryjne i listy wersji sprzętu (P0922VW) są weryfikowane przed wysyłką. Złącza, szyny prowadzące i obudowa PCB poddawane są kontroli fizycznej.
• Opakowanie ochronne ESD: Wszystkie urządzenia są wysyłane w antystatycznych workach ESD z niestandardową pianką chroniącą przed uderzeniami w celu zapewnienia bezpiecznego transportu międzynarodowego.
• Wsparcie komercyjne i oferty cenowe: Dostępność zapasów, oficjalne oferty cenowe, zbiory danych i opcje zamówień hurtowych są udostępniane na bezpośrednią prośbę do Yueyang Tongtu.
• Opcje płatności i dostawy: Międzynarodowa wysyłka ekspresowa jest obsługiwana przez DHL, FedEx i UPS. Warunki dostawy za pobraniem (COD) są dostępne za pośrednictwem wyznaczonych agentów logistycznych.

Często zadawane pytania

P: Jaka jest dokładna różnica między Foxboro FBM218 P0922VW a innymi standardowymi analogowymi modułami we/wy, takimi jak FBM201?

Odp.: FBM201 to moduł wejść analogowych 4–20 mA do tradycyjnych urządzeń analogowych typu punkt-punkt. FBM218 P0922VW to cyfrowy moduł interfejsu FOUNDATION Fieldbus H1, który obsługuje wielowymiarową komunikację cyfrową, diagnostykę i dane konfiguracyjne z przyrządów obiektowych H1.

P: Czy FBM218 P0922VW zapewnia bezpośrednie zasilanie urządzeń magistrali?

O: Nie. FBM218 przetwarza sygnały komunikacyjne. Urządzenia polowe wymagają zasilania poprzez dedykowane kondycjonery zasilania magistrali polowej i zasilacze podłączone do segmentu magistrali polowej.

P: Czy FBM218 P0922VW można wymieniać podczas pracy systemu?

Odp.: Tak, moduł obsługuje wyjmowanie i wkładanie pod napięciem (RIUP) na standardowych kasetach bazowych serii Foxboro 200 bez zakłócania sąsiednich modułów operacyjnych na tej samej płycie bazowej.
