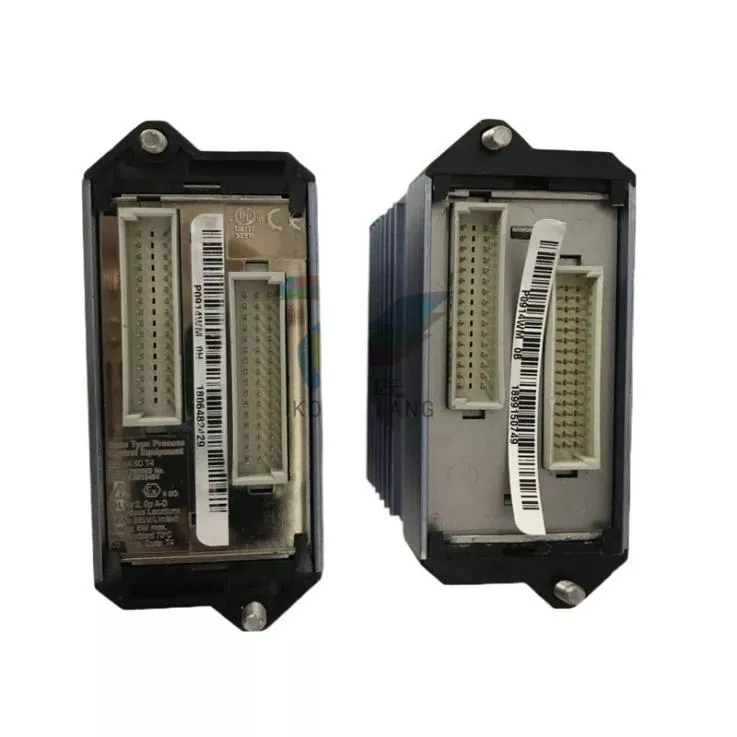

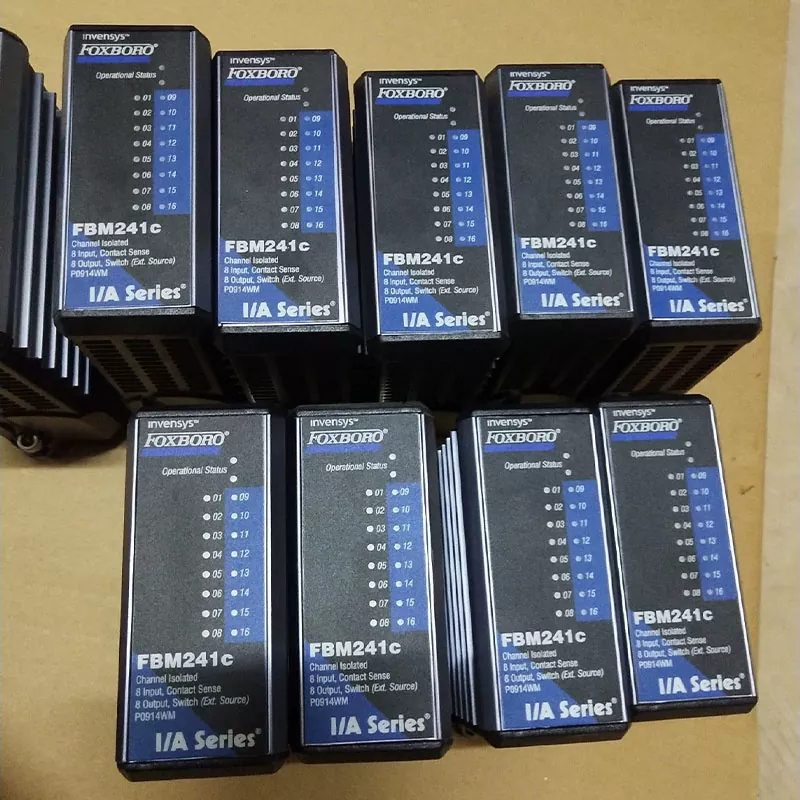

Foxboro FBM241C P0914WM łączy monitorowanie sygnału dyskretnego i sterowanie wyjściem w jednym izolowanym kanale modułu we/wy, dzięki czemu nadaje się do utrzymywania kompatybilnych systemów sterowania serii Foxboro I/A. Dla zespołów konserwacyjnych, integratorów systemów i użytkowników przemysłowych może służyć jako praktyczny zamiennik lub element zapasowy istniejących instalacji Foxboro.
Foxboro FBM241C P0914WM zapewnia osiem kanałów wejściowych z funkcją wykrywania kontaktu. Każdy kanał może wykryć otwarty lub zamknięty stan styku i wykorzystuje obwód zwilżający styki 24 VDC.
Charakterystyka wejściowa obejmuje:
Dostępnych jest osiem dyskretnych kanałów wyjściowych do przełączania obciążeń pochodzących z zewnętrznych źródeł.
Specyfikacja wyjściowa obejmuje:
Przed instalacją należy sprawdzić rzeczywiste obciążenie i rozmieszczenie zakończeń w odniesieniu do konfiguracji systemu.
Kanały we/wy są elektrycznie odizolowane od siebie i od masy. Taka konfiguracja pomaga oddzielić obwody polowe i może zmniejszyć wpływ różnic elektrycznych pomiędzy podłączonymi urządzeniami polowymi.
Charakterystyki izolacyjne są częścią projektu modułu i należy je uwzględnić podczas integrowania go z istniejącym systemem sterowania.
Moduł obsługuje konfigurowalne czasy filtrowania lub odbicia wynoszące 0, 4, 8, 16 lub 32 ms.
Umożliwia to skonfigurowanie reakcji wejścia zgodnie z charakterystyką podłączonych styków polowych i pomaga uniknąć niepożądanych zmian sygnału spowodowanych odskokiem styków lub krótkotrwałymi zakłóceniami.
Foxboro FBM241C P0914WM działa pomiędzy systemem sterowania a podłączonymi dyskretnymi urządzeniami obiektowymi.
Po stronie wejściowej styki polowe zapewniają stan otwarty lub zamknięty, który jest wykrywany przez obwody wykrywające styki modułu. Stany te przetwarzane są jako dyskretne sygnały wejściowe dla układu sterowania.
Po stronie wyjściowej moduł odbiera dyskretne polecenia sterujące i przełącza zewnętrzne obciążenie elektryczne przez odpowiedni kanał wyjściowy.
Taki układ umożliwia modułowi obsługę zarówno monitorowania sygnału polowego, jak i sterowania wyjściami dyskretnymi w ramach tej samej jednostki we/wy.
| Przedmiot | Specyfikacja |
| Marka | Foxboro |
| Model | FBM241C |
| Numer części | P0914WM |
| Typ produktu | Dyskretny moduł we/wy z izolacją kanałową |
| System | Seria Foxboro I/A |
| Kanały wejściowe | 8 |
| Kanały wyjściowe | 8 |
| Typ wejścia | Zmysł kontaktu |
| Skontaktuj się z Moczeniem | 24 VDC ±15% |
| Typ wyjścia | Zewnętrzne wyjście dyskretne |
| Maksymalne zastosowane napięcie wyjściowe | 60 V prądu stałego |
| Maksymalny prąd obciążenia | 2 A |
| Czas filtrowania / odbicia | 0, 4, 8, 16 lub 32 ms |
| Wymiary modułu | 102 × 45 × 104 mm |
| Około. Waga | 284 gr |
| Montowanie | Modułowa płyta bazowa |
| Rodzaj dostawy | Część zamienna automatyki |
Wymiary modułu i informacje dotyczące montażu oparte są na dokumentacji technicznej Foxboro FBM241/b/c/d.
Foxboro FBM241C P0914WM należy do rodziny dyskretnych modułów I/O Foxboro I/A Series Compact 200.
Został zaprojektowany do współpracy z kompatybilnymi komponentami systemu, w tym odpowiednią modułową płytą bazową, zespołem terminatora i kablem terminacyjnym. Dokładny układ terminatorów zależy od wymaganej konfiguracji wejść i wyjść.
Przed zamówieniem jednostki zamiennej klienci powinni sprawdzić:
Dokumentacja Foxboro identyfikuje P0914WM jako numer części powiązany z FBM241c.
Moduł przeznaczony jest do przemysłowych systemów sterowania, które wymagają monitorowania i przełączania dyskretnych sygnałów polowych.
Typowe zastosowania obejmują:
Połączenie dyskretnych wejść i wyjść sprawia, że nadaje się do zastosowań, w których w tym samym systemie wymagane jest monitorowanie styków polowych i dyskretne sygnały sterujące.
Foxboro FBM241C P0914WM to izolowany kanałowo dyskretny moduł we/wy z 8 kanałami wejściowymi i 8 kanałami wyjściowymi dla kompatybilnych systemów sterowania Foxboro.
Zapewnia 8 dyskretnych kanałów wejściowych i 8 dyskretnych kanałów wyjściowych.
Kanały wejściowe wykorzystują wykrywanie styków z zwilżaniem styków 24 VDC. Przeznaczone są do wykrywania stanów styków otwartych i zamkniętych.
Zewnętrznie zasilane wyjścia dyskretne obsługują napięcie przyłożone do 60 VDC i prąd obciążenia do 2 A, w zależności od odpowiedniej konfiguracji zakończenia i wymagań systemowych.
Tak. Moduł zapewnia izolację kanałów pomiędzy kanałami I/O oraz pomiędzy kanałami a masą.
P0914WM to numer części powiązany z modułem Foxboro FBM241C. Dokumentacja Foxboro wymienia FBM241c z numerem części P0914WM.
