GE Fanuc DS200PCCAG5AC

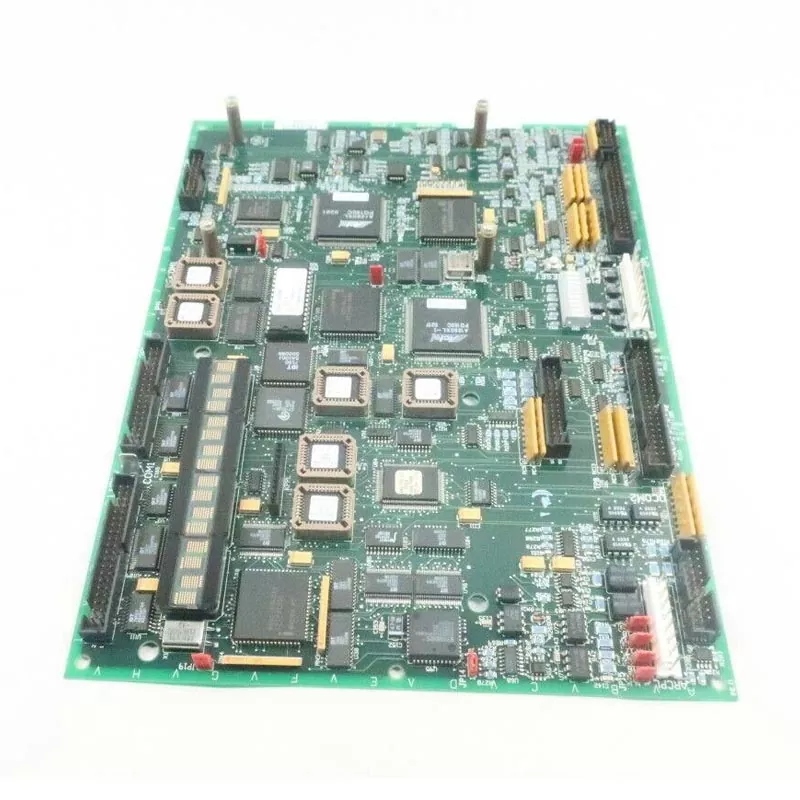

GE Fanuc DS200PCCAG5AC to karta sterowania mocą PCCA dużej mocy w systemie sterowania GE Fanuc Mark V, działająca jako centralny koncentrator obwodów napędowych urządzenia.

Parametr produktu

Podstawowy sprzęt i funkcje funkcjonalne

1. Dedykowana konstrukcja o dużej mocy (wysokiej mocy).

Wersja sprzętu G5 specjalnie skonfigurowana do zastosowań o dużej mocy, obsługująca tryby napędu z regeneracją/nieregeneracją w zakresie napięcia twornika 240–630 V DC.

Brak wbudowanych tłumików: wszystkie komponenty buforujące są przenoszone do zewnętrznych zespołów systemowych. Jest to celowy projekt techniczny dla Grupy G5, a nie wada. Usunięcie wbudowanych tłumików i obwodów tłumiących znacznie poprawia gęstość mocy i efektywność rozpraszania ciepła w zastosowaniach mostków SCR dużej mocy.

2. Interfejs mostka mocy SCR

Steruje wysokoprądowymi mostkami mocy SCR za pośrednictwem sygnałów bramkowych izolowanych transformatorem impulsowym, zapewniając izolację galwaniczną 1500 V RMS pomiędzy obwodami sterującymi niskiego napięcia a sekcjami mocy wysokiego napięcia.

12 złączy wtykowych dla sygnałów impulsowych bramki do przodu i do tyłu, obsługujących topologie SCR z pełnym mostkiem.

Łączy się z płytami zasilającymi typu DCFB i obsługuje dławiki nóg i bezpieczniki nóg w celu precyzyjnego zabezpieczenia nadprądowego na poziomie gałęzi.

3. Elastyczna konfiguracja systemu

4 zworki na płycie (JP1, JP2, WP3, WP4) do konfiguracji: numeru grupy kart, zakresu napięcia systemu, działania kondensatorów, taktowania mostka i sprzężenia zwrotnego napięcia.

Konstrukcja bez bezpieczników: opiera się na zewnętrznych bezpiecznikach nóg w celu zabezpieczenia nadprądowego, co jest wyborem konstrukcyjnym, który upraszcza wymianę płytki i skraca czas konserwacji.

Kompatybilny z ramami rackowymi Mark V typu J, K i M; obsługuje zarówno niezależne, jak i wspólne konfiguracje transformatorów szynowych.

4. Diagnostyka i monitorowanie stanu

Wskaźniki LED: PWR (Power), FAULT, TRIP – umożliwiające szybką ocenę stanu na miejscu.

Montowane na płytce punkty testowe do weryfikacji sygnału (impulsy bramki, sygnały sprzężenia zwrotnego przekładników prądowych/napięciowych).

5. Projekt środowiskowy i niezawodny

Powłoka konformalna zapewniająca ochronę przed kurzem, wilgocią i narażeniem chemicznym w trudnych warunkach przemysłowych.

Temperatura pracy: -20°C do +60°C (standardowy zakres przemysłowy).

Niski pobór mocy: ≤5W z zasilania z płyty montażowej.

Wielowarstwowa konstrukcja PCB ze zwiększoną odpornością na zakłócenia elektromagnetyczne.

Interfejs komunikacyjny i zgodność protokołów

1. Obsługuje komunikację z mikrokontrolerami użytkownika i sprzętem PLC; interfejsy sprzętowe obejmują porty szeregowe RS-232 i RS-485, przy jednoczesnej kompatybilności z metodami komunikacji Ethernet i bezprzewodową.

2. Zawiera wbudowaną obsługę wielu protokołów komunikacyjnych, w tym protokołów specyficznych dla PLC, Modbus, I2C i protokołów niestandardowych, zapewniając szeroką kompatybilność z różnymi urządzeniami automatyki na miejscu.

3. Ekrany monitorowania i obsługi opracowywane są przy użyciu oprogramowania konfiguracyjnego HMImaker, umożliwiającego szybkie, bezkodowe generowanie interfejsów graficznych.

Architektura i zalety operacyjne

1. W pełni cyfrowa konstrukcja sprzętu bez systemu operacyjnego, eliminująca ryzyko awarii systemu; urządzenie uruchamia się bezpośrednio w interfejsie operacyjnym, zapewniając stabilną wydajność wyświetlania.

2. Wysoka odporność na zakłócenia elektromagnetyczne (EMI), dzięki czemu nadaje się do montażu wewnątrz szaf w środowiskach o wysokim EMI, takich jak elektrownie i warsztaty chemiczne.

3. GE Fanuc DS200PCCAG5AC oferuje niskie całkowite zużycie energii i szybkie częstotliwości odświeżania ekranu; wymiana części zamiennych nie wymaga skomplikowanej instalacji lub wdrożenia systemu na niskim poziomie.

4. Płyta spełnia podwójną funkcję – wyświetlanie i sterowanie – i służy jako krytyczny punkt połączenia dla systemów zasilania dużej mocy, działając jako niezbędny element rdzenia obwodu napędowego.

Skrócona instrukcja dotycząca zgodności systemu Mark V

Obowiązujące branże i warunki pracy

1. Energia, energia elektryczna oraz ropa i gaz

Wymiana części zamiennych do układów Mark V w agregatach prądotwórczych i urządzeniach energetycznych; usuwa błędy w obwodach sterowania rozruchem/wyłączaniem i regulacją prędkości.

2. Produkcja chemiczna

Jednostki automatyki linii produkcji chemicznej, służące do monitorowania urządzeń technologicznych i sterowania napędami w pętli zamkniętej.

3. Inżynieria morska

Urządzenia automatyki dla platform wiertniczych, monitorowanie procesów urządzeń przeładunkowych i przekaźnik sygnału napędowego.

4. Tradycyjna produkcja

Modernizacja starszych systemów automatyki fabrycznej; zastępuje starzejące się lub uszkodzone deski tego samego modelu, aby przywrócić działanie sprzętu.

Uwaga: GE Fanuc DS200PCCAG5AC jest wycofaną częścią zamienną sprzętu; jest on używany głównie do konserwacji istniejących starszych systemów i nie jest zalecany do opracowywania nowych projektów.

Często zadawane pytania

P1: Czy kartę GE Fanuc DS200PCCAG5AC można bezpośrednio zastąpić kartą PCCA w wersji standardowej?

Odp.: Nie. Ten model to dedykowana wersja o dużej mocy (High-HP) z wersją sprzętu G5. Sama płyta nie zawiera elementów tłumiących ani tłumiących – zostały one przeniesione do zewnętrznych zespołów systemowych w ramach celowego projektu inżynieryjnego do zastosowań wymagających dużej mocy. Bezpośrednia wymiana na wersję standardową (np. G1/G2) spowoduje brak anomalii sprzętowych i systemowych.

Przed kontynuowaniem: Sprawdź, czy w systemie zainstalowano reaktory Leg i bezpieczniki Leg. Upewnij się, że cała konfiguracja sprzętowa odpowiada wymaganiom G5 o dużej mocy. Jeśli nie masz pewności, podaj numer seryjny stelaża Mark V swojego systemu, a pomożemy w weryfikacji

P2: Jakie są typowe objawy występujące na miejscu, gdy płyta działa nieprawidłowo?

Odp.: Typowe objawy awarii obejmują:

Urządzenie nie uruchamia się lub wykazuje nieprawidłową regulację prędkości

Jednostka napędowa wyłącza się z powodu kodów usterek związanych z mostkiem SCR

W ciężkich przypadkach uruchamiana jest natychmiastowa blokada wyłączenia

Ważne: niektóre awarie są ukryte — nie są wyświetlane żadne alarmy o błędach, a lampki wskaźników mogą wyglądać normalnie. Przypadki te wymagają kompleksowej oceny w oparciu o dane diagnostyczne systemu, w tym weryfikację sygnału impulsu bramki i kontrolę sprzężenia zwrotnego przekładników prądowych/przekaźników napięciowych w punktach testowych zamontowanych na płytce. W diagnostyce nie należy polegać wyłącznie na wskaźnikach LED

P3: Jakie informacje są wymagane przy zakupie tej części zamiennej, poza pełnym numerem modelu?

Odp.: Aby zapewnić kompatybilność, zalecamy dostarczenie:

Wersja systemu Mark V i wersja oprogramowania sprzętowego (jeśli są znane)

Moc znamionowa urządzenia i zakres napięcia twornika

Typ ramy stelaża systemowego (J, K lub M)

Niezależnie od tego, czy część przeznaczona jest do całkowitej wymiany urządzenia, czy do celów rozwiązywania problemów/tworzenia kopii zapasowych

Aktualna wersja płytki (w przypadku wymiany istniejącej płytki proszę podać jej pełny model i wersję)

Informacje te pomagają nam weryfikować zgodność i zapobiegać błędom wdrażania spowodowanym niezgodnością wersji

P4: Jakie proste kontrole należy przeprowadzić po otrzymaniu płyty, ale przed instalacją na miejscu?

Odp.: Lista kontrolna przed instalacją:

P5: Czy ta płytka drukowana jest nadal produkowana przez pierwotnego producenta?

Odp.: Nie. Ten sprzęt jest wycofaną częścią zamienną. GE nie produkuje już masowo DS200PCCAG5ACB. Dostępność na rynku zależy przede wszystkim od istniejących zapasów.

Porada dotycząca wyboru: Przy zaopatrywaniu się w tę część należy przede wszystkim sprawdzić zgodność wersji sprzętu (wersja G5) i konfigurację systemu, aby uniknąć zakupu niezgodnego komponentu. Dostarczamy wyłącznie oryginalne deski pochodzące z oficjalnych kanałów, a nie jednostki odnowione lub odzyskane.

P6: Czy płytę można wymieniać podczas pracy systemu?

Odp.: Nie. Systemy Mark V nie zostały zaprojektowane do podłączania na żywo sprzętu PCCA. Ciągnięcie płyty pod napięciem może spowodować uszkodzenie interfejsów SCR lub połączeń płyty montażowej. Zawsze całkowicie wyłączaj system przed demontażem lub instalacją.
