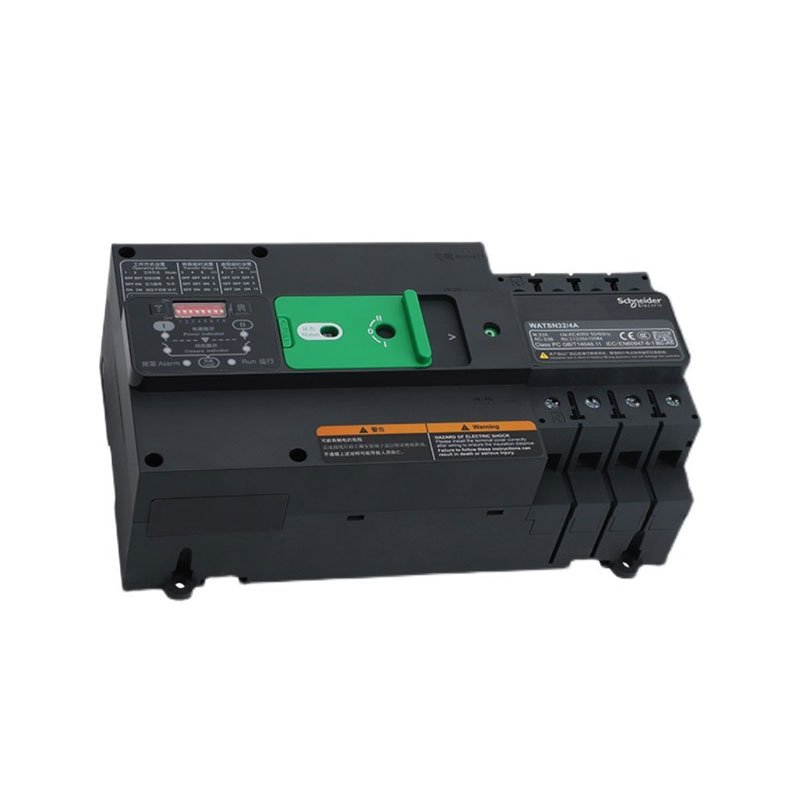

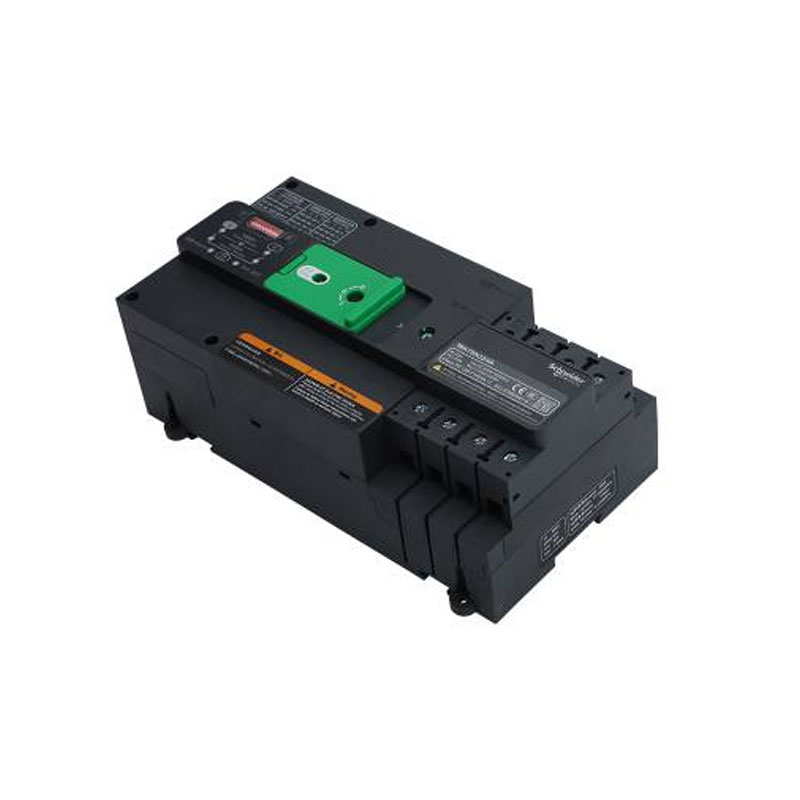

Yueyang Tongtu dostarcza Schneider WATSN-160/125b/4A ATS do projektów konserwacji przemysłowej, wymiany instalacji elektrycznej i dystrybucji zasilania wymagających zweryfikowanych komponentów Schneider. Urządzenie jest przeznaczone do zarządzania transferem obciążenia pomiędzy dwoma niezależnymi źródłami zasilania poprzez monitorowanie warunków źródła i przełączanie podłączonego obciążenia w przypadku wystąpienia nieprawidłowego napięcia, zaniku fazy lub przerwy w zasilaniu.
Tabela specyfikacji technicznych
| Parametr/cecha | Specyfikacja techniczna |
| Oznaczenie modelu | Schneidera WATSN-160/125b/4A |
| Typ produktu | Automatyczny przełącznik transferu podwójnego zasilania (ATS) |
| Obciążenie prądowe ramy (cale) | 160A |
| Znamionowy prąd operacyjny (Ie) | 125A |
| Liczba Polaków | 4-biegunowy (4P — przełączany przewód neutralny) |
| Napięcie sterujące (Us) | 220 V AC (50/60 Hz) |
| Tryby pracy | Samorzutowanie/samoodnawianie, wzajemny tryb gotowości, ręczne sterowanie |
| Zabezpieczenie blokujące | Zintegrowana podwójna blokada mechaniczna i elektryczna |
| Życie mechaniczne | ≥8 000 operacji |
| Interfejs systemu | Wbudowane terminale zdalnego sterowania PLC i monitorowania stanu |
Schneider WATSN-160/125b/4A wykorzystuje 4-biegunową konstrukcję przełączającą, która umożliwia rozłączanie i przesyłanie:
· Faza L1
· Faza L2
· Faza L3
· Przewód neutralny
Ta konfiguracja jest powszechnie stosowana w trójfazowych systemach czteroprzewodowych, w których wymagane jest przełączanie przewodu neutralnego w celu utrzymania separacji pomiędzy niezależnymi źródłami zasilania.
ATS obsługuje automatyczne przełączanie między głównym i rezerwowym źródłem zasilania, zapewniając jednocześnie możliwość ręcznej obsługi na potrzeby procedur uruchamiania, kontroli i konserwacji.
Ręczny mechanizm operacyjny umożliwia technikom wybór wymaganej pozycji przełączania podczas wykonywania czynności serwisowych.
Zintegrowana konstrukcja blokująca zapobiega jednoczesnemu zamknięciu obu źródeł zasilania.
Blokada mechaniczna zapewnia fizyczne zapobieganie, natomiast blokada elektryczna współpracuje z obwodem sterującym, aby zmniejszyć możliwość nieprawidłowych operacji przełączania.
Taka konstrukcja pomaga chronić urządzenia znajdujące się za urządzeniem przed ryzykiem zwarcia międzyfazowego spowodowanego niezamierzonym połączeniem z dwoma źródłami.
ATS wykorzystuje dedykowany układ styków mocy przeznaczony do powtarzalnych operacji przełączania w warunkach znamionowych.
Konstrukcja styków została zaprojektowana tak, aby utrzymać stabilne połączenie elektryczne podczas normalnej pracy, jednocześnie zmniejszając zużycie styków podczas powtarzających się cykli przełączania.
Seria WATSN zapewnia pomocnicze interfejsy przyłączeniowe do przesyłania informacji o stanie i integracji sterowania.
Można go używać z:
● Systemy sterowania PLC
● Systemy zarządzania budynkiem (BMS)
● Systemy monitorowania elektrycznego
do zdalnego monitorowania stanu i zastosowań związanych z zarządzaniem energią.
Yueyang Tongtu weryfikuje informacje identyfikacyjne produktu, w tym:
1. Oznaczenie modelu
2. Informacje z tabliczki znamionowej
3. Konfiguracja terminala
4. Stan fizyczny
przed wysyłką.
Każde urządzenie jest wyposażone w opakowanie ochronne odpowiednie do transportu międzynarodowego, aby zmniejszyć ryzyko uszkodzenia podczas przenoszenia i dostawy.
W przypadku projektów zakupów i konserwacji Yueyang Tongtu może zapewnić:
● Wyceny produktów
● Specyfikacje techniczne
● Zdjęcia produktów
● Informacje o pakowaniu
● Pomoc w zakupach
Odp.: „160” oznacza parametry znamionowe ramy (), „125b” określa znamionowy prąd roboczy wyłącznika, „4” oznacza konfigurację 4-biegunową (izolowanie 3 faz + przewód neutralny), a „A” oznacza typ sterownika dla funkcji automatycznego przełączania.
O: Tak. Urządzenie jest wyposażone w funkcję ręcznego uchwytu, która umożliwia zespołom konserwacyjnym ręczne przełączanie pomiędzy zasilaniem I i zasilaniem II lub wymuszenie ustawienia przełącznika w pozycji podwójnego wyłączenia (zero neutralne) w celu odizolowania systemu.
Odp.: Seria WATSN zawiera pokładową jednostkę sterującą. Podłączenie przychodzących linii zasilających (próbkowanie) umożliwia automatyczne wykrywanie i przełączanie bez konieczności stosowania zewnętrznych modułów kontrolnych.
