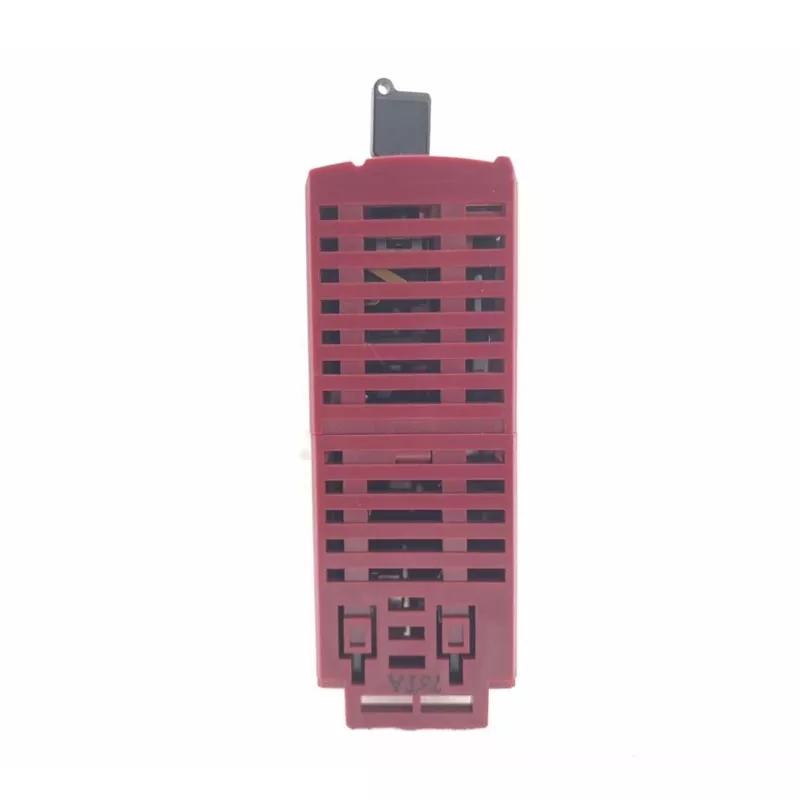

Fuji NP1PS-74R

Fuji NP1PS-74R nie jest zwykłym modułem rozszerzeń we/wy; jest to raczej podstawowa jednostka obliczeniowa i sterująca w systemie PLC, charakteryzująca się możliwością szybkiego przetwarzania instrukcji oraz łatwością programowania i konserwacji.

Kluczowe funkcje

1. Obliczenia o dużej wydajności

Fuji NP1PS-74R wykorzystuje zastrzeżony 32-bitowy procesor, zapewniający prędkość wykonywania podstawowych instrukcji na poziomie mikrosekund, umożliwiającą obsługę złożonych obliczeń logicznych i wieloosiowe sterowanie ruchem.

2. Pamięć masowa i rozbudowa o dużej pojemności

Oferuje pojemność przechowywania programów wynoszącą 74 tys. kroków i obsługuje rozbudowę różnych analogowych, cyfrowych i wyspecjalizowanych modułów funkcyjnych za pośrednictwem szybkiej magistrali SX.

3. Wysoka niezawodność i redundantna architektura

Zaprojektowany do pracy w trudnych warunkach przemysłowych, moduł charakteryzuje się solidną odpornością na zakłócenia. Obsługuje konfiguracje z dwoma procesorami i dwoma zasilaczami, zapewniając nieprzerwaną pracę krytycznych linii produkcyjnych.

4. Bezproblemowa integracja sieci

Obsługuje bezproblemową łączność — na płycie głównej lub za pośrednictwem modułów rozszerzeń — z głównymi przemysłowymi magistralami obiektowymi, takimi jak Ethernet, Profibus-DP, DeviceNet i SX-Net.

5. Wygodna diagnostyka i konserwacja

Wyposażony we wbudowane wskaźniki stanu RUN/ERR/BAT, moduł umożliwia szybką diagnostykę usterek na miejscu i monitorowanie programu online, jeśli jest używany z dedykowanym oprogramowaniem programistycznym.

Kluczowe scenariusze zastosowań

• Produkcja dyskretna: Fuji NP1PS-74R steruje samodzielnym sprzętem, zautomatyzowanymi liniami produkcyjnymi i procesami montażowymi, dzięki czemu nadaje się do linii produkcyjnych w branżach takich jak motoryzacja, elektronika oraz żywność i napoje.
• Kontrola procesu: Monitoruje i reguluje zmienne procesowe, takie jak temperatura, ciśnienie i przepływ, w czasie rzeczywistym, dzięki czemu idealnie nadaje się do ciągłych procesów produkcyjnych w sektorach takich jak chemikalia, farmaceutyka i uzdatnianie wody.
• Sterowanie ruchem i maszyną: Dzięki podstawowej szybkości przetwarzania instrukcji wynoszącej 20 nanosekund i potężnym możliwościom przetwarzania sekwencyjnego doskonale nadaje się do sprzętu wymagającego precyzyjnego sterowania ruchem, takiego jak obrabiarki CNC, maszyny pakujące i sprzęt drukarski.
• Automatyka budynku: steruje systemami budynku, w tym HVAC, oświetleniem i bezpieczeństwem, umożliwiając scentralizowane monitorowanie i energooszczędne zarządzanie.
• Aplikacje monitorujące: Stanowiąc rdzeń systemów SCADA (kontrola nadzorcza i gromadzenie danych), zbiera dane ze sprzętu terenowego i przesyła je do systemów na poziomie zarządzania.

Z jakim sprzętem można używać aparatu Fuji NP1PS-74R?

Obowiązujący sprzęt

• Zautomatyzowane linie produkcyjne
• Automatyczne maszyny montażowe
• Maszyny pakujące
• Sprzęt transportowy
• Sprzęt do obróbki
• Automatyczny sprzęt kontrolny
• Sprzęt do transportu materiałów
• Wyposażenie stacji pomp
• Sprzęt do wentylatorów/dmuchaw
• Urządzenia do uzdatniania wody
• Przemysłowe urządzenia grzewcze
• Specjalistyczny sprzęt OEM
• Starsze systemy PLC

Typowe zadania kontrolne

• Sterowanie sekwencyjne, sterowanie blokujące
• Koordynacja stanowiska pracy, sterowanie siłownikami
• Karmienie, pozycjonowanie, pakowanie, transportowanie
• Uruchomienie/zatrzymanie silnika, wykrywanie materiału
• Obsługa urządzeń i sterowanie pomocnicze
• Akwizycja sygnału, przetwarzanie logiczne
• Transportowanie, sortowanie, pozycjonowanie
• Włączanie/wyłączanie i monitorowanie stanu zespołu pompowego
• Start/stop, blokowanie i kontrola stanu
• Sterowanie pompą, zaworem i sygnałem terenowym
• Regulacja temperatury i sekwencyjna
• Logika sprzętu i sterowanie we/wy
• Części zamienne do wymiany i konserwacji procesora

Zalecenia dotyczące instalacji i użytkowania

1. Kontrola środowiska gabinetu

Utrzymuj temperaturę otoczenia w zakresie 0-55°C i wilgotność poniżej 85% RH (bez kondensacji).

Utrzymuj wnętrze szafy sterowniczej w czystości; zapobiegają przedostawaniu się pyłu metalicznego, gazów korozyjnych i zanieczyszczeń olejowych.

2. Normy elektryczne i dotyczące zapobiegania zakłóceniom

Nie podłączaj ani nie odłączaj modułów procesora lub płyty montażowej, gdy zasilanie jest włączone; Przed wymianą sprzętu należy odłączyć główne zasilanie systemu. Zacisk FG płyty montażowej musi być niezawodnie uziemiony w jednym punkcie (rezystancja uziemienia < 100 Ω).

Poprowadź przewody sterujące PLC 24 V DC i kable komunikacyjne w oddzielnych kanałach lub korytkach od kabli zasilających wysokiego napięcia 220 V/380 V, zachowując odległość separacji co najmniej 100 mm.

3. Ochrona programu i konserwacja baterii

Jeżeli zaświeci się wskaźnik BAT, poziom baterii rezerwowej jest niski. Baterię należy wymieniać, gdy system jest włączony. Wyjmowanie baterii przy wyłączonym zasilaniu może spowodować utratę programów zapisanych w wewnętrznej pamięci RAM. Regularnie twórz kopie zapasowe programów i migawek obszarów danych za pomocą oprogramowania do programowania.

Typowe błędy i rozwiązania

Lista kontrolna zamówienia

1. Pełny numer modelu i przyrostek: Sprawdź, czy napięcie wejściowe, specyfikacje wyjściowe i typ interfejsu są zgodne z szafą na miejscu.
2. Zgodność systemu: Sprawdź modele stojaków i procesorów NP1 / MICREX-5X, aby uniknąć niedopasowania mocy.
3. Obliczanie obciążenia: Podaj aktualną konfigurację we/wy, a Yueyang Tongtu pomoże określić, czy pojemność jest wystarczająca.
4. Czas realizacji i zapasy: Mamy dostępne zapasy; wystarczy podać numer modelu, aby otrzymać natychmiastową wycenę i harmonogram dostaw.
5. Cena i płatność: Konkurencyjne ceny fabryczne z możliwością negocjacji w przypadku zamówień masowych; Obsługiwana jest usługa płatności przy odbiorze (COD).

Często zadawane pytania

P: Jakie języki programowania i protokoły komunikacyjne obsługuje Fuji NP1PS-74R?

Odp.: Model NP1PS-74R jest zgodny z międzynarodową normą IEC 61131-3 i obsługuje różne intuicyjne języki programowania, takie jak schemat drabinkowy (LD) i lista instrukcji (IL). Pod względem komunikacyjnym oferuje wysoką otwartość i obsługuje wiele międzynarodowych sieci standardowych, w tym EtherNet/IP, PROFIBUS-DP, DeviceNet, OPCN-1 i AS-i.

P: Jaka jest żywotność baterii modułu NP1PS-74R?

Odp.: W normalnych warunkach temperatury otoczenia żywotność oryginalnej baterii zapasowej wynosi zazwyczaj od 3 do 5 lat. Zaleca się sprawdzanie stanu wskaźnika BAT podczas rutynowej konserwacji sprzętu lub dokonywanie okresowej wymiany zapobiegawczej.

P: Czy obsługuje komunikację ze sterownikami PLC lub systemami SCADA innych firm?

Odpowiedź: Tak. Instalując moduły rozszerzeń, takie jak moduły interfejsu Ethernet, Modbus lub PROFIBUS-DP, na jednostce bazowej, można umożliwić wymianę danych z interfejsami HMI innych firm, oprogramowaniem SCADA/konfiguracyjnym i sterownikami PLC innych marek.
