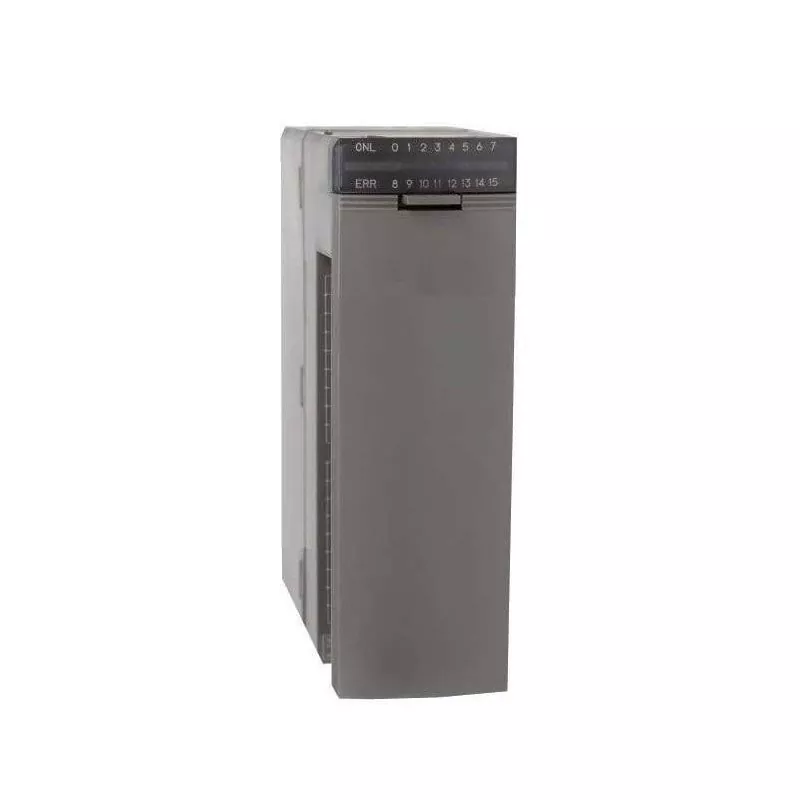

Fuji NP1X1606-W

Fuji NP1X1606-W to 16-punktowy moduł rozszerzeń z wejściami prądu stałego dla sterowników PLC serii MICREX-SX. Akceptuje sygnały polowe 24 VDC i dostarcza do procesora stan wejścia cyfrowego. Moduł stosowany w centralach alarmowych, gdzie wymagane są dodatkowe punkty wejściowe.

Yueyang Tongtu dostarcza ten moduł jako część zamienną automatyki przemysłowej. Firma utrzymuje zapasy komponentów Fuji MICREX-SX i wspiera pozyskiwanie starszych lub wycofanych numerów części. Dostępna jest kontrola przed wysyłką i potwierdzenie zgodności.

Identyfikacja produktu

Specyfikacje techniczne

Powyższe wartości opierają się na informacjach dostarczonych przez źródło produktu. Szczegółowe parametry techniczne, takie jak temperatura pracy, temperatura przechowywania, wymiary i waga, można znaleźć w oficjalnej dokumentacji technicznej Fuji Electric MICREX-SX. Jeśli dostępny jest oficjalny arkusz danych, należy go używać jako podstawowego odniesienia.

Źródło techniczne: dokumentacja serii Fuji Electric MICREX-SX i instrukcja produktu. W przypadku rozbieżności pierwszeństwo mają oficjalne dane producenta.

Cechy konstrukcyjne i sprzętowe

NP1X1606-W jest częścią modułowego systemu we/wy MICREX-SX. W module zastosowano zwartą obudowę, co pozwala zaoszczędzić miejsce na panelu sterowania. Łączy się z systemem poprzez interfejs rozszerzeń i zapewnia zaciski śrubowe do okablowania obiektowego.

Obwód wejściowy akceptuje standardowe sygnały 24 VDC z czujników, przełączników i styków przekaźników. Czas reakcji wynoszący około 10 ms jest odpowiedni do ogólnych zastosowań z wejściami cyfrowymi.

Konserwacja w terenie i rozwiązywanie problemów

Rutynowa konserwacja

1. Utrzymuj otwory wentylacyjne wolne od kurzu i zanieczyszczeń. Nagromadzony pył może zmniejszyć rozpraszanie ciepła i prowadzić do przedwczesnego starzenia się podzespołów.
2. Okresowo sprawdzaj zaciski śrubowe. Wibracje i cykle termiczne mogą z czasem powodować poluzowanie połączeń.
3. Po okablowaniu sprawdzić, czy osłona zacisków została założona. Stopień ochrony IP20 zależy od założonej pokrywy.

Typowe kontrole usterek

Jeśli punkt wejściowy nie jest rejestrowany poprawnie:

1. Upewnij się, że urządzenie polowe dostarcza napięcie 24 VDC do zacisku wejściowego.
2. Sprawdź okablowanie od listwy zaciskowej do modułu. Częstą przyczyną jest luźna śruba lub przerwany przewód.
3. Sprawdź diodę LED wskaźnika wejścia dla odpowiedniego kanału. Jeśli dioda LED świeci, ale procesor nie odczytuje sygnału, problem może leżeć w komunikacji rozszerzenia.
4. Jeśli dioda LED nie świeci się, gdy obecny jest sygnał obiektowy, może to oznaczać uszkodzenie punktu wejściowego lub rozłączenie zacisku wspólnego.
5. Zamień okablowanie obiektowe na znany działający punkt wejściowy. Jeśli sygnał podąża za urządzeniem polowym, pierwotny punkt wejściowy jest uszkodzony.

Dowód i kontrola produktu

Aby ułatwić weryfikację produktu, przed wysyłką można dostarczyć lub potwierdzić następujące elementy:

• Rzeczywiste zdjęcia modułu (przód, tył, strona terminala)
• Tabliczka znamionowa i zdjęcie numeru części
• Zapis kontroli przed wysyłką
• Zdjęcie stanu opakowania

Dostępność tych artykułów zależy od aktualnego stanu magazynowego i partii. Prosimy o ich podanie podczas potwierdzania zamówienia.

Lista kontrolna kontroli przed wysyłką

Często zadawane pytania

P1: Jak mogę potwierdzić, że NP1X1606-W jest kompatybilny z moim systemem MICREX-SX?

Odp.: Podaj model procesora i zdjęcie istniejącego modułu. Przed wysyłką sprawdzimy interfejs rozszerzeń i konfigurację systemu.

P2: Jaka jest różnica między prądem wejściowym 7 mA a odpowiednim sygnałem 35 mA?

Odp.: 7 mA to typowy prąd pobierany przez obwód wejściowy modułu, gdy podłączone jest napięcie 24 VDC. 35 mA to maksymalny prąd znamionowy źródła sygnału polowego. Dokładne znaczenie tych wartości należy potwierdzić w oficjalnym arkuszu danych Fuji Electric.

P3: Czy ten moduł można wymieniać podczas pracy?

Odp.: Model NP1X1606-W nie jest przeznaczony do wymiany podczas pracy. Aby uniknąć uszkodzenia, przed wyjęciem lub włożeniem modułu należy wyłączyć zasilanie systemu.

P4: Co powinienem sprawdzić, jeśli punkt wejściowy przestaje działać?

Odp.: Najpierw sprawdź, czy na terminalu obecny jest sygnał polowy. Następnie sprawdź okablowanie i wskaźnik wejścia. Jeśli dioda LED świeci, ale procesor nie odczytuje sygnału, sprawdź komunikację rozszerzenia. Jeśli dioda LED jest wyłączona, obwód wejściowy może być uszkodzony.

P5: Czy NP1X1606-W jest nadal dostępny?

Odp.: Dostępność zależy od aktualnego stanu produkcji producenta i zapasów dystrybutora. Skontaktuj się z nami, podając wymaganą ilość i miejsce dostawy, abyśmy mogli sprawdzić aktualne możliwości zaopatrzenia.

P6: Czy mogę używać tego modułu z inną serią sterowników PLC Fuji?

Odp.: NP1X1606-W jest specyficzny dla serii MICREX-SX. Nie jest kompatybilny z innymi rodzinami sterowników PLC Fuji. Model procesora należy potwierdzić przed złożeniem zamówienia.
